施工前准备阶段 (Pre-construction Preparation)

这是确保施工顺利进行的基础，绝不能忽视。

1. 技术交底与图纸会审：

   • 组织建设单位、设计单位、监理单位和施工方进行彻底的技术交底。必须完全理解设计意图，特别是基础载荷、预埋件/预埋管线的位置、标高和精度要求。

   • 检查所有图纸（土建、机械、电气、管道）的一致性，及时发现和解决冲突。

2. 基础验收 (Foundation Acceptance)：

   • 这是重中之重。必须严格按照设计图纸验收混凝土基础。

   • 中心坐标和标高：检查基础中心点坐标和基准标高，误差必须在允许范围内（通常±5mm）。



   • 水平度：基础上表面（特别是锚栓板所在平面）的水平度至关重要，需要用精密水平仪或全站仪测量。不平的基础会导致池体倾斜，影响耙架驱动中心的垂直度。

   • 预埋地脚螺栓/锚板：检查地脚螺栓或预埋锚板的位置、标高、伸出长度及垂直度，这是设备固定的根本。

   • 基础强度：查验混凝土的养护记录和强度试验报告，确保达到设计强度后方可进行安装。

3. 设备开箱检验：

   • 与业主和监理共同开箱，检查设备、零部件、备件和专用工具的数量、规格是否与清单一致。

   • 仔细检查核心部件（如驱动装置、耙架、轴） 在运输过程中有无变形、损坏或锈蚀。

4. 施工方案与资源准备：

   • 编制详细的吊装方案（特别是大型池体的吊装）和专项方案。

   • 准备合适的吊装设备（通常需要大吨位汽车吊或履带吊）、安装工具（特别是高精度测量仪器）和人员资质。



安装阶段 (Installation Phase)

这是施工的核心，精度控制是的主题。

1. 中心支座的安装：

   • 这是整个浓密机的“心脏”和基准点。首先安装底部中心支座或推力轴承座。

   • 必须调整其中心位置和水平度，误差要小于0.5/1000。这是后续耙架能否平稳旋转的基础。

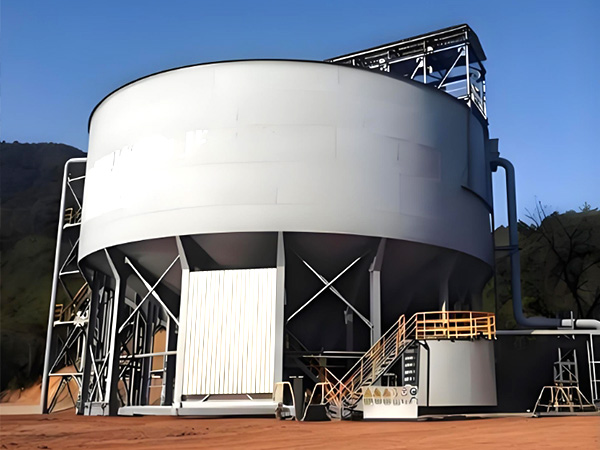

2. 池体安装 (Tank Erection)：

   • 钢制池体：如果是分段到货，在现场组对焊接。

     • 圆度控制：焊接时要严格控制筒体的圆度，避免出现椭圆或变形。

     • 垂直度控制：池体整体垂直度是关键，特别是对于大型深锥浓缩机，需要用经纬仪或全站仪从两个垂直方向持续监测。

     • 焊接质量：所有焊缝必须进行无损探伤（如煤油渗透、超声波检测），确保无渗漏。特别是锥体部分，将来承受的静水压力和泥浆压力。

   • 混凝土池体：模板支护和混凝土浇筑要确保内壁光滑、尺寸准确，为后续安装提供良好条件。




3. 驱动装置和提升装置的安装：

   • 将驱动头（包括电机、减速器、提升机构）吊装到中心支座上。

   • 检查驱动装置的水平度和与池体的同心度。

   • 测试提升装置（液压或机械）的动作是否灵活、平稳、无卡涩。

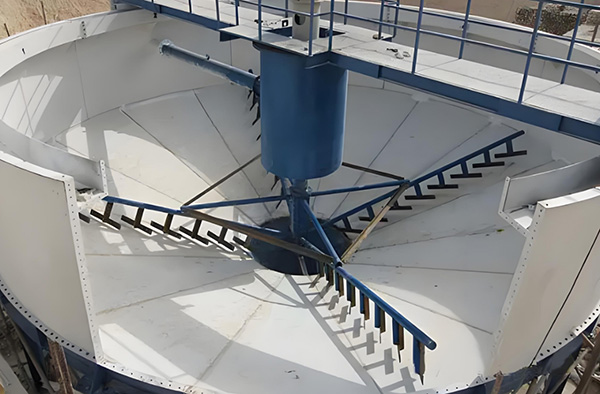

4. 耙架系统的安装：

   • 主轴的垂直度：这是安装的核心之核心。主轴必须很不错垂直（误差通常要求<1/1000），并且位于池体的几何中心。不垂直的主轴会导致旋转力矩不均，严重时会导致断轴或压耙。

   • 耙臂安装：连接耙臂，确保其相对于主轴的水平度和设计角度。

   • 耙叶调整：安装耙叶时，要确保其底部与池底（特别是锥部）保持设计要求的间隙。间隙过大影响刮泥效果，间隙过小会增加运行扭矩。



5. 管道和仪表安装：

   • 进料井：确保其位置居中，固定牢固。

   • 底流管道：管道和阀门安装要牢固，法兰连接处密封良好，避免未来高压运行时泄漏。

   • 仪表：按设计安装泥位计、压力传感器、扭矩传感器等。这些是自动化运行的“眼睛”，其安装位置和校准极其重要。
