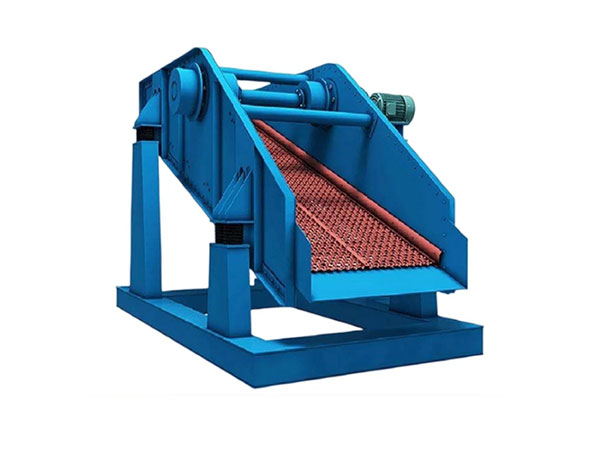

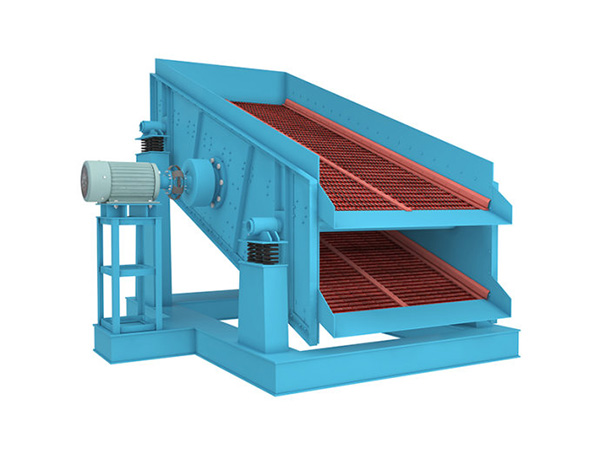

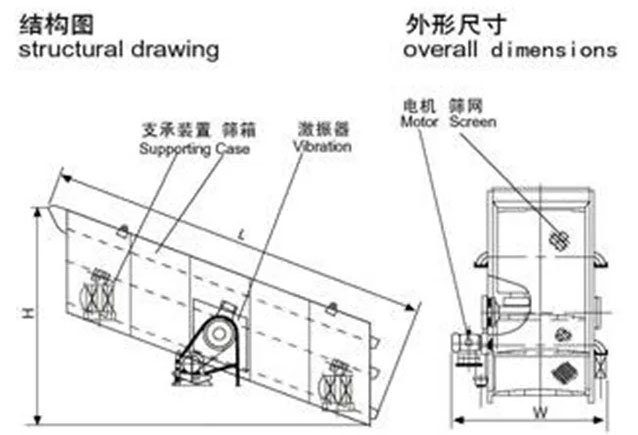

圆振筛是矿山、砂石、建材、冶金行业常用的惯性振动筛分设备，整机结构紧凑、运行稳定、筛分效率高，依靠单轴偏心激振原理实现圆形轨迹振动。整套设备主要由动力传动系统、激振振动系统、筛分主体系统、减震支撑系统、机架防护系统五大模块组成，各部件协同工作，完成物料分级、除杂、脱水作业。

核心激振系统（设备心脏）

激振器为圆振筛动力核心，采用偏心轴或偏心块组合结构，安装于筛箱侧板中部位置。电机通过三角皮带驱动主轴高速旋转，偏心结构持续产生离心激振力，带动筛箱形成稳定圆形振动轨迹。设备可通过增减偏心配重块灵活调节振幅，适配粗、中、细不同粒度物料的筛分需求，保证物料充分松散、跳动、透筛。

筛分主体结构（作业区域）

1. 筛箱框架
整机采用高强度钢板与横梁焊接成型，整体刚性强、抗振不易变形，可长期承受高频振动负荷，杜绝开裂、变形问题，是承载筛面、激振器的主体框架。

2. 筛网/筛板
筛网为物料筛分核心部件，可根据工况选配不锈钢编织筛网、高锰钢冲孔筛板等材质。筛孔规格多样，适配矿石、砂石、煤炭等不同物料分级，具备耐磨、防堵、抗冲击特性，拦截大颗粒物料、透过合格细料。

3. 进料端与出料端
设备两端分别设置进料口、粗料排料口，筛下配备细料出料斗，结构分流清晰，可实现连续自动化筛分作业，物料输送顺畅不堵料。

动力传动系统

主要包含驱动电机、皮带轮、三角传动带、传动护罩。电机独立外置安装，不随筛体振动，降低设备故障率；皮带传动结构缓冲性能好，传动平稳、噪音低，拆装维护便捷。外置防护罩可隔绝粉尘、碎石，保护传动部件，提升设备运行性。

四、减震支撑系统

筛箱四角配置高弹性减震弹簧，分为座式支撑弹簧或悬挂式弹簧两种结构。工作时可隔离筛体高频振动，避免振动传递至基础机架与地面，大幅降低设备噪音、减少设备磨损，同时保障整机运行平稳，延长整机使用寿命。

机架与防护结构

底部固定机架采用重型钢结构设计，承重稳固、安装便捷，可适配露天、厂房等多种作业场景。顶部配备防尘密封罩，整体密封性良好，能抑制筛分过程中的粉尘外溢，符合环保作业标准。

整体工作逻辑总结

电机驱动激振器产生持续离心激振力，带动筛箱做规则圆形轨迹振动；物料从进料端均匀落至振动筛面，在高频抛射、松散、前移过程中，细颗粒透过筛网完成分级，大颗粒物料沿筛面持续移动排出，很终实现物料精准筛分、分级作业。整套设备结构简单、故障率低、维护方便，是工矿主流筛分设备。
