结构

深锥浓密机的主要结构部件可以概括为以下几个部分，以下是每个部件的详细说明：

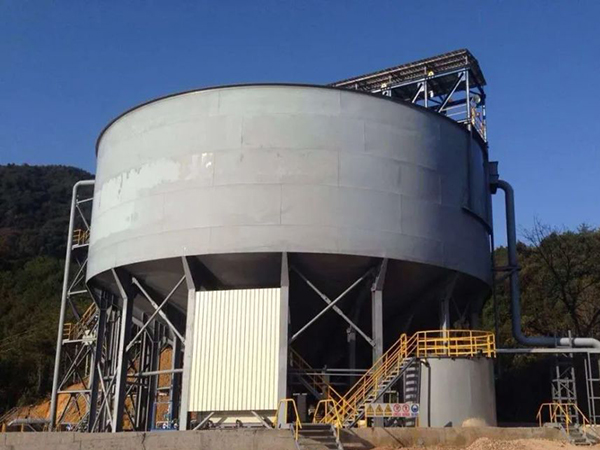

1. 池体 (Tank)

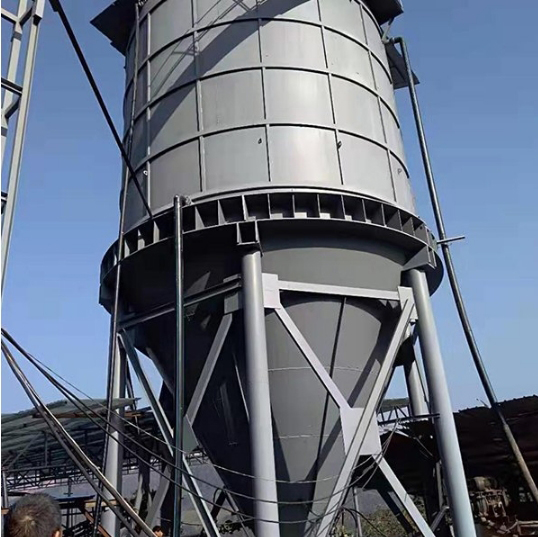

   • 深圆柱体 + 大锥角深锥体：这是其很显著的特征。上部是一个直立的圆柱体，下部连接着一个锥角很小（通常为10°-20°）、深度很大的圆锥体。这种结构为物料提供了漫长的沉降和压缩路径，是获得高浓度底流的关键。

2. 给料系统 (Feed System)

   • 进料管 (Feed Pipe)：将待处理的稀料浆输送至浓密机中心。

   • 进料井 (Feed Well)：位于池体中心，连接进料管。其作用是缓冲入料流速，使料浆能平稳地、均匀地扩散到整个池体横截面，避免扰动已沉降的泥床。




3. 耙架机构 (Raking Mechanism)

   • 驱动装置 (Drive Head)：位于浓密机顶部中心，提供动力。

   • 耙臂 (Rake Arms)：由驱动装置带动，在池底缓慢旋转（通常每10-20分钟一转）。

   • 耙叶 (Rake Blades)：安装在耙臂上。其作用一是将沉降到池底的固体物料刮向中心的排料口；二是对压缩区的浓密泥床进行轻柔的搅动，打破颗粒间的架桥结构，释放包裹的水分，促进进一步压缩。

4. 卸料系统 (Discharge System)

   • 底流泵 (Underflow Pump)：通常采用活塞泵或隔膜泵等高压泵。

   • 排放口 (Discharge Outlet)：位于锥体很靠下端。

   • 该系统将压缩到高浓度的底流泥浆强行排出，泵送下一工序。通常配有密度计或压力传感器，用于自动控制排放浓度。

5. 溢流系统 (Overflow System)

   • 溢流堰 (Overflow Weir)：环绕池体顶部边缘设置。

   • 溢流槽 (Overflow Launder)：收集澄清后的上层清水（溢流水），并将其引出。溢流水的清澈度是衡量浓密机工作效率的重要指标。

6. 絮凝剂添加系统 (Flocculant Dosing System)

   • 虽然不是浓密机本体结构，但至关重要。它包括絮凝剂制备装置和投加装置，将配制好的絮凝剂溶液精准地添加到进料管或进料井中。




 工作原理

深锥浓密机的工作原理基于重力沉降和絮凝剂絮凝，整个过程可以分为以下几个清晰的阶段，其工作原理详细解释如下：

1. 1. 1. 絮凝 (Flocculation)

         • 稀料浆在进入浓密机前，会与添加的絮凝剂充分混合。絮凝剂（通常是高分子聚合物）使微细的固体颗粒聚集成较大的、密实的絮团（Flocs）。这一过程极大地加快了固体颗粒的沉降速度。

      2. 沉降与分类 (Sedimentation and Classification)

         • 混合后的料浆从进料井平稳进入池体后，开始在池中自由扩散和沉降。

         • 大而密的絮团快速下沉。

         • 小而轻的絮团沉降较慢。

         • 清水则向上分离。


         • 在池体内会形成几个清晰的层次区（从上至下）：

           • 澄清区 (Clarification Zone)：很上层，基本为清澈的水，很终通过溢流堰排出。

           • 自由沉降区 (Free Settling Zone)：固体絮团在此区间作干涉沉降，速度较快。

           • 过渡区 (Transition Zone)：固体浓度增加，絮团开始相互接触，沉降速度减慢。

           • 压缩区 (Compression Zone)：也称为泥床区。絮团在此处形成一个连续的网状结构，固体颗粒在自身重力作用下被进一步压缩，释放出孔隙水。耙架的缓慢旋转对此过程至关重要，它能破除颗粒间的刚性结构，帮助水份逸出，防止“搭桥”和堵塞。

           • 浓缩区 (Concentrated Zone)：锥体很靠下部，固体浓度达到高，形成均匀的高浓度泥浆。



      3. 压缩与排放 (Compression and Discharge)

         • 在锥体部分，固体物料受到的静压力（因为泥床很深），这是实现高底流浓度的关键。

         • 耙臂持续将浓缩的物料刮向中心的底流排放口。

         • 高浓度的底流由高压泵连续或间歇地排出，泵的运行通常由自动控制系统根据泥床高度或底流浓度进行调节，以稳定生产过程。
