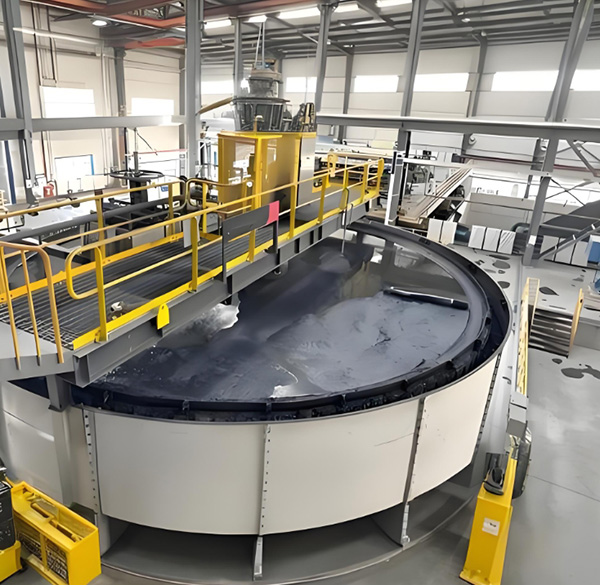

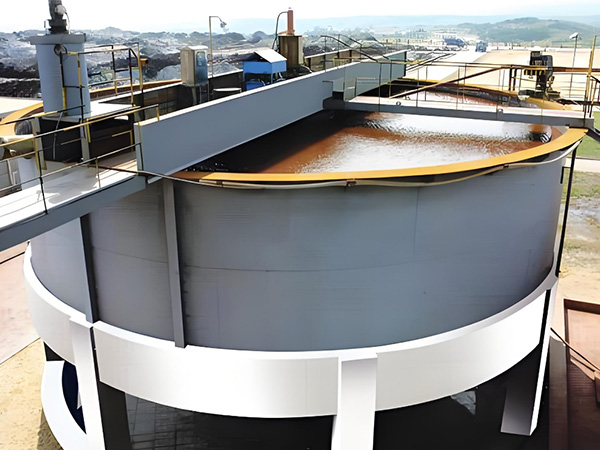

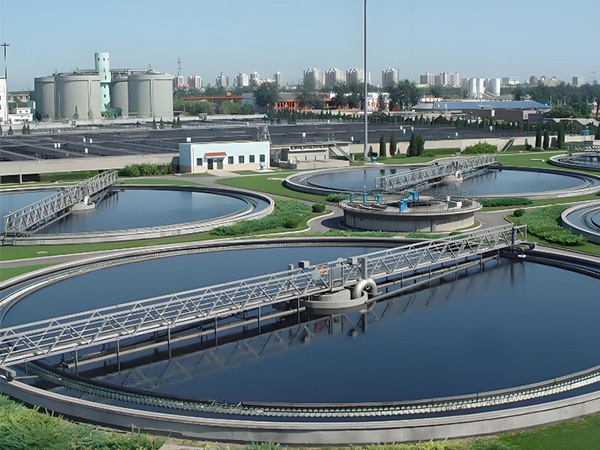

浓缩机整体结构设计科学紧凑，主要由桥架行走系统、中心传动系统、稳流入料机构、耙架刮泥系统、浓缩池体、底流排料系统、电控保护系统七大核心部分组成，各部件协同运行，保障设备长期稳定作业。

1. 桥架主体结构
桥架横跨浓缩池体上方，采用高强度钢结构焊接成型，承载整机传动、进料、防护装置的全部重量，同时作为人员检修、设备维护的作业通道，结构稳固、承重性强，适配长期户外工矿作业环境。

2. 中心传动装置
作为设备核心动力单元，由驱动电机、减速总成、主轴回转机构组成，输出转速平稳、扭矩充足，可带动耙架低速匀速运转，无冲击、无卡顿。搭配过载保护功能，遇到积泥过多、物料卡滞时可自动预警停机，保护电机与主轴，降低设备故障率。

3. 中心稳流入料筒
专属稳流扩散结构，是提升沉降效果的关键部件。矿浆从中心筒均匀扩散进入池体，彻底杜绝直接冲料导致的水体翻混、颗粒上浮问题，让矿浆分层更加稳定，从源头保障沉降效率和溢流水清澈度。

4. 耙架刮泥总成
由主耙臂、加强副臂、耐磨刮板组合而成，整体强度高、耐磨抗造。运行时缓慢旋转，将池底沉淀的高密度矿泥均匀刮向中心排泥口，避免池底积泥板结、堆积死角，保证底流排料均匀、浓度稳定。

5. 大型浓缩池体
采用大直径圆形池体结构，沉降面积大、储料空间充足，可为矿浆沉降提供充足静态环境。池底采用锥形坡度设计，利于矿泥自然汇集、不存余料，适配大流量、高负荷、连续性的工矿生产需求。

6. 底流排料系统
搭配专用底流输送设备，可根据矿浆浓度、生产需求灵活调节排料速度，精准把控底流浓度，保障后端脱水干排工序进料稳定，实现整套生产线匹配运行。

7. 智能电控与防护系统
搭载一体化电控装置，支持全自动连续启停、过载保护、异常报警等功能，操作简单、运维便捷，适配各类矿山自动化生产场景，大幅降低人工运维成本。
