核心组件与功能

要理解工作原理，首先需要了解几个关键部件的作用：

1. 输送带 (Belt):

   • 作用：既是牵引构件（传递拉力），又是承载构件（承载物料）。

   • 材料：通常由橡胶、PVC、PU等材料制成，内部有帆布、尼龙或钢丝绳等骨架材料以提供抗拉强度。

2. 滚筒 (Pulleys/Drums):

   • 驱动滚筒（传动滚筒）：通常安装在卸料端，是动力的来源。它与电机、减速器等驱动装置相连，通过摩擦力拖动皮带运动。

   • 改向滚筒：通常安装在尾部或其它位置，用于改变皮带的运行方向或增加皮带与驱动滚筒的包角（接触面积），从而增大摩擦力。

   • 增面滚筒：用于增大皮带在滚筒上的包围角。



3. 托辊 (Idlers):

   • 作用：支撑输送带和其上的物料，减少运行阻力，保证皮带平稳运行。

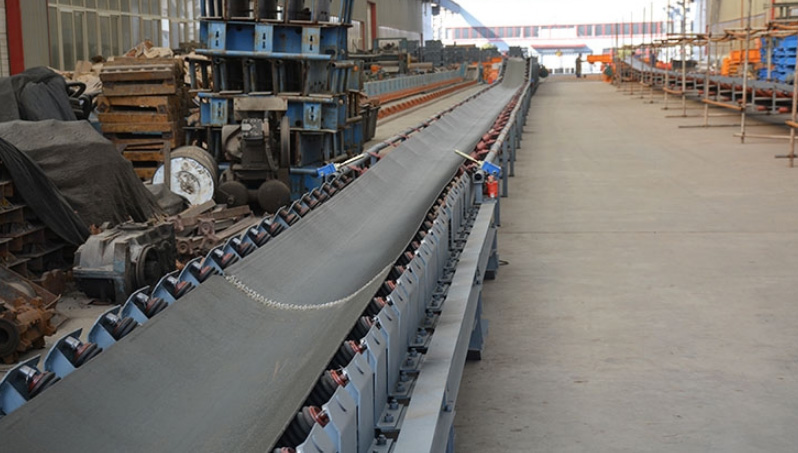

   • 槽形托辊：通常用于承载段，三节式结构能将皮带槽化，增加装载量并防止物料洒落。

   • 平行托辊：通常用于回程段（下皮带），支撑空载返回的皮带。

   • 调心托辊：具有自动纠偏功能，防止皮带跑偏。

   • 缓冲托辊：安装在落料点，吸收物料冲击，保护皮带。

4. 张紧装置 (Take-up Unit):

   • 作用：保证输送带有足够的张力。这有两个关键目的：

     • 确保皮带与驱动滚筒间产生足够的摩擦力以防止打滑。

     • 保证皮带在托辊间的垂度在允许范围内，防止运行阻力过大和撒料。

   • 形式：主要有螺旋式、重锤式和车式拉紧装置等。



5. 驱动装置 (Drive Unit):

   • 作用：提供动力。通常由电机、减速器、联轴器等组成，将电机的旋转动力传递到驱动滚筒上。

6. 辅助部件:

   • 清扫器：安装在驱动滚筒处，清除粘在皮带工作面上的物料，防止物料堆积和皮带跑偏。

   • 导料槽：在加料点引导物料，使其集中落在皮带中心。

   • 机架：支撑所有上述部件的钢结构。

工作过程与原理（动力传递流程）

1. 动力启动：电机启动，通过减速器将动力传递至驱动滚筒。

2. 摩擦传动（很关键的一步）：驱动滚筒开始旋转。由于输送带通过张紧装置被拉紧，它紧紧地压在驱动滚筒上。根据摩擦传动原理（即欧拉公式），滚筒旋转时与皮带接触面之间会产生的静摩擦力。这个摩擦力主动地拖动皮带向前运动。




   • 如果张力不够，摩擦力小于运行阻力，皮带就会在滚筒上打滑，无法工作。

3. 支撑与导向：运动的皮带由上方的槽形托辊支撑，形成槽状以承载物料；下方的回程皮带由平行托辊支撑。调心托辊确保皮带沿中心线运行，防止跑偏。

4. 装载与运输：物料从机尾（通常是改向滚筒端）的导料槽均匀地加到运行的皮带上。皮带载着物料向机头（驱动滚筒端）方向连续移动。

5. 卸载：物料被运送至机头，当皮带绕过驱动滚筒转弯时，由于离心力或重力作用，物料被抛卸出去。如果需要在中途卸料，可以安装卸料器（如犁式卸料器或卸料小车）。

6. 返回与清洁：卸完料的空皮带变成回程段，通过下方的托辊支撑，返回机尾。在此过程中，清扫器不断清除皮带上残留的物料，为下一次装载做准备。

7. 循环往复：这个过程持续不断，形成一个封闭的循环，从而实现物料的连续、输送。
