以下是新疆等厚滚轴筛的安装示意图及步骤说明。由于无法直接提供图纸，我将通过文字描述和关键节点标注，帮助您理解安装流程及核心要点：

新疆等厚滚轴筛安装示意图核心要素

1. 基础施工与设备就位

• 基础要求：
  • 混凝土基础需承载设备重量及运行冲击，厚度≥500mm，预埋地脚螺栓（M24-M30），位置误差≤±5mm。
  • 基础表面平整度≤0.2°，四周预留排水沟，防止积水侵蚀。
• 设备就位：
  • 使用吊车或叉车将设备移至基础上方，对齐地脚螺栓孔。
  • 履带式设备可直接行驶至指定位置，轮胎式需借助牵引车。

2. 调平与固定

• 液压调平：
  • 操作液压支腿，使设备水平度≤0.1°，确保筛分稳定性。
  • 调平后，拧紧地脚螺栓，二次灌浆固定。

3. 电气连接

• 电缆敷设：
  • 动力电缆（三相五线制，截面≥25mm²）沿电缆桥架敷设，避免机械损伤。
  • 控制电缆（屏蔽双绞线）单独穿管，远离强电线路，减少干扰。
• 接地保护：
  • 设备金属外壳、电机框架、电气柜均需可靠接地，接地电阻≤4Ω。

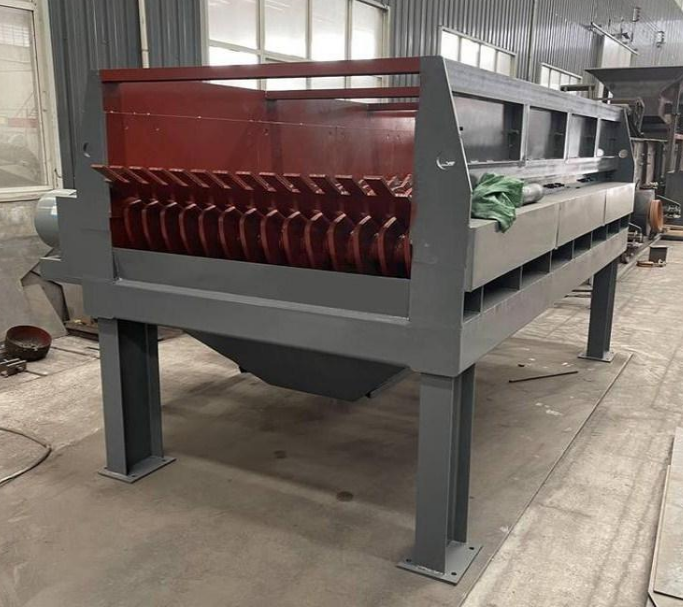

4. 筛分模块安装

• 滚轴组装配：
  • 滚轴与轴承座通过螺栓连接，轴向间隙≤0.1mm，涂抹耐高温润滑脂。
  • 筛条间距通过专用工装调整，误差≤±0.2mm，确保筛分精度。
• 筛面倾角调整：
  • 通过液压装置或手动螺旋千斤顶调节筛面倾角（5°-15°），适应物料流动性。

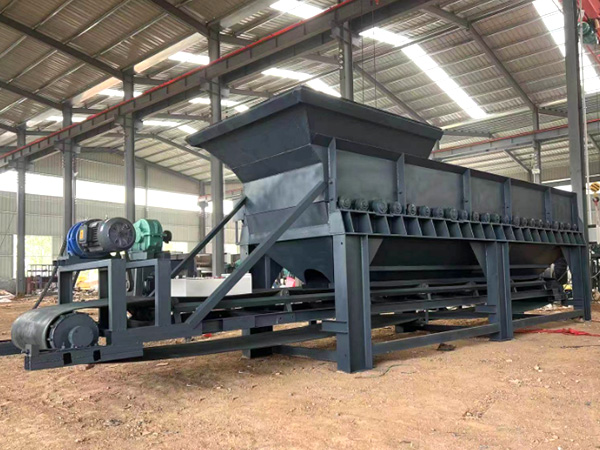

5. 辅助系统安装

• 给料装置：
  • 振动给料机或板式喂料机与筛机进料口对齐，间隙≤10mm，防止物料泄漏。
  • 给料量通过变频器调节，与筛机处理量匹配。
• 出料输送机：
  • 皮带输送机与筛机出料口对接，高度差≤50mm，减少物料洒落。
  • 输送机速度可调（0-2m/s），适应不同粒度物料转运。

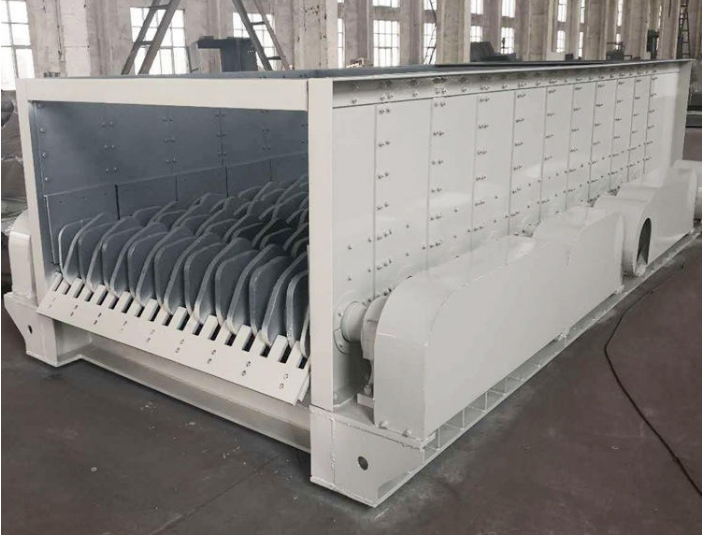

6. 防尘与密封

• 筛分腔密封：
  • 全封闭筛分腔与除尘管道连接，风量≥2000m³/h，粉尘排放浓度≤10mg/m³。
  • 观察窗、检修门配备耐候性密封条，防止沙尘侵入。
• 轴承密封：
  • 轴承座采用双唇密封圈，内置耐低温润滑脂（-30℃仍可正常润滑）。

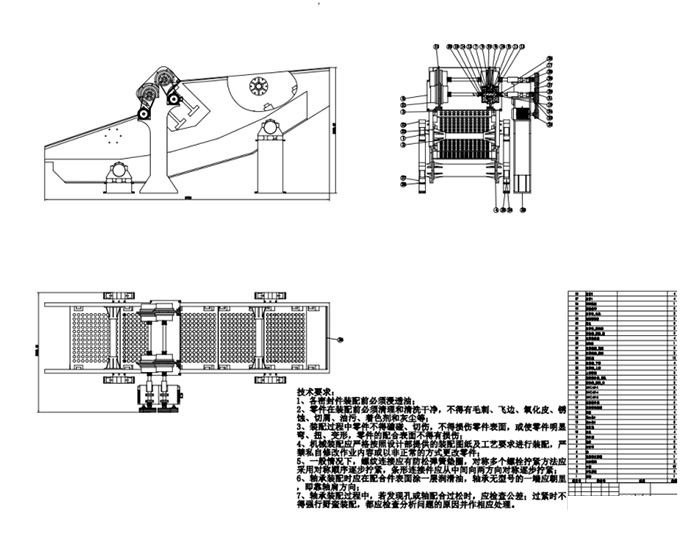

安装示意图关键节点标注

1. 基础平面图：
   • 标注地脚螺栓位置、间距及标高，确保设备水平安装。
2. 设备正视图：
   • 显示筛分模块、传动系统、液压支腿的布局，标注关键尺寸（如筛面宽度、滚轴间距）。
3. 电气原理图：
   • 标注电气柜、电机、传感器的连接方式及控制逻辑，确保系统运行。
4. 防尘系统图：
   • 显示除尘管道、风机、滤芯的布置，确保粉尘收集。

安装注意事项

• 规范：
  • 安装人员需佩戴帽、带，高空作业时使用防坠落装置。
  • 电气操作需由电工执行，断电后验电，防止触电。
• 质量把控：
  • 关键部件（如滚轴、筛条）需进行无损检测（如超声波探伤），确保无裂纹、气孔。
  • 安装后空载试运行≥2小时，监测轴承温度（≤75℃）、电流（额定值±5%）等参数。
• 调试与培训：
  • 调试筛分效率、处理量等性能指标，确保达到设计要求。
  • 对操作人员进行设备操作、维护保养培训，提供操作手册及故障排除指南。
