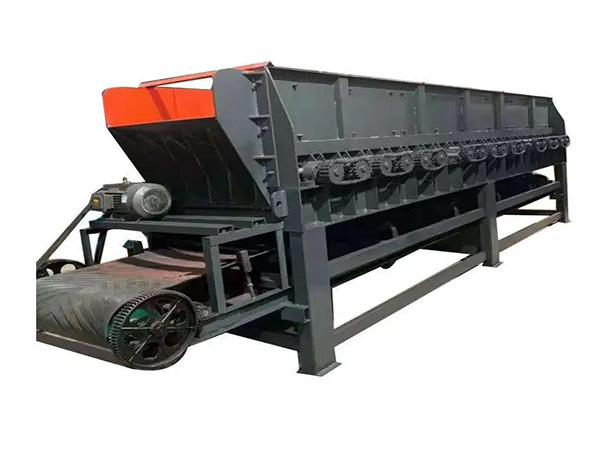

新疆移动滚轴筛制作流程

1. 设计与材料准备

• 结构设计：
  • 根据处理量、物料特性（如粒度、湿度）及新疆工况（如温差、地形），确定筛面宽度（2-4m）、滚轴数量（4-8根）及筛孔间距（0.5-100mm）。
  • 采用三维建模软件（如SolidWorks）进行结构设计，优化滚轴布局、筛面倾角及传动系统。
• 材料选型：

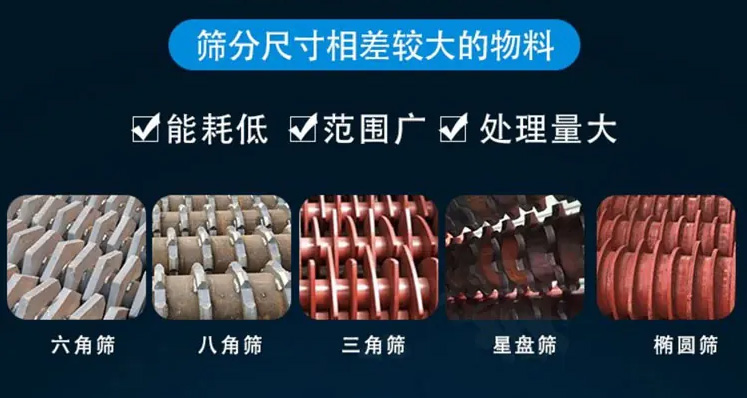

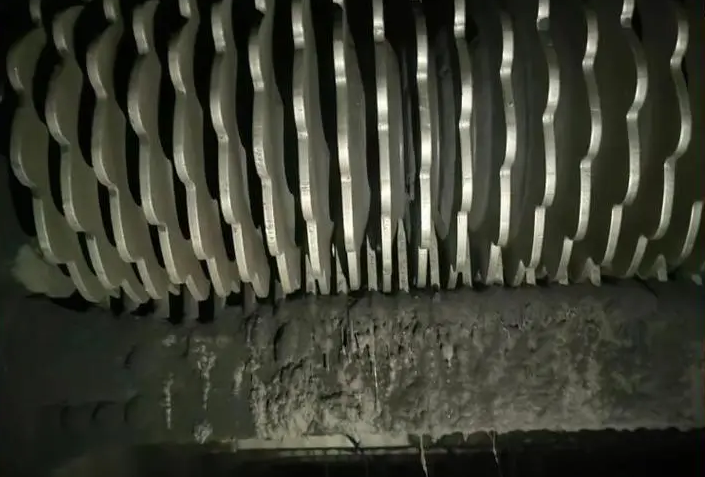

  • 滚轴与筛条：高铬合金（Cr26）或陶瓷复合材料，耐磨损、抗腐蚀，适应新疆硬岩（如花岗岩）和湿粘物料（如煤泥）。
  • 底盘：高强度钢（Q345B），履带或轮胎式，承载能力≥50吨，适应山地、戈壁地形。
  • 密封件：耐低温橡胶（-40℃仍保持弹性），防止沙尘侵入。

2. 加工与组装

• 关键部件加工：
  • 滚轴：数控车床加工，表面粗糙度≤Ra3.2，动平衡校验。
  • 筛条：激光切割或精密铸造，筛孔间距误差≤±0.1mm。
  • 筛分腔：钢板焊接后喷砂除锈，涂装耐候性涂料（如环氧富锌底漆+聚氨酯面漆）。
• 模块化组装：
  • 筛分模块、传动模块、底盘模块独立组装后，通过螺栓或销轴连接。
  • 液压支腿、给料装置、出料输送机等附件现场安装。

3. 电气与控制系统集成

• 电气柜制作：
  • 配置变频器、PLC、触摸屏等核心元件，防护等级IP65，适应新疆多尘环境。
  • 电缆穿管敷设，接线端子标识清晰，便于维护。
• 智能控制系统：
  • 编写PLC程序，集成筛分参数监测（转速、电流、温度）、故障预警及远程操控功能。
  • 调试传感器（如物料厚度传感器、轴承温度传感器），确保数据准确。

新疆移动滚轴筛安装步骤

1. 基础施工

• 场地平整：
  • 清除杂物，压实地面，承载力≥0.2MPa。
  • 履带式设备对地面平整度要求较低，轮胎式需铺设100mm厚碎石垫层。
• 预埋件安装（可选）：
  • 固定式安装需浇筑混凝土基础，预埋地脚螺栓，位置误差≤±5mm。

2. 设备就位与调平

• 移动就位：
  • 遥控驾驶设备至指定位置，履带式设备可爬坡≤30°，轮胎式需借助牵引车。
• 液压调平：
  • 操作液压支腿，使设备水平度≤0.1°，确保筛分稳定性。

3. 电气连接与调试

• 电缆连接：
  • 连接动力电缆（三相五线制，截面≥25mm²）及控制电缆，确保接地可靠。
• 单机调试：
  • 空载试运行，检查滚轴转向、转速是否符合要求，无异响、无泄漏。
  • 负载试运行，逐步增加给料量，监测电流、温度等参数，确保设备稳定运行。

4. 联动调试

• 与给料机、输送机联动：
  • 调整给料量与筛分效率匹配，避免堵料或过载。
  • 校验出料输送机速度，确保物料连续转运。
• 智能系统测试：
  • 模拟故障（如堵料、过载），验证控制系统报警及保护功能。
  • 远程操控测试，确保手机/电脑端可实时查看设备状态、调整参数。

图纸说明

由于版权和知识产权原因，我无法直接提供新疆移动滚轴筛的图纸，但可为您说明图纸中通常包含的内容及获取方式：

1. 图纸内容

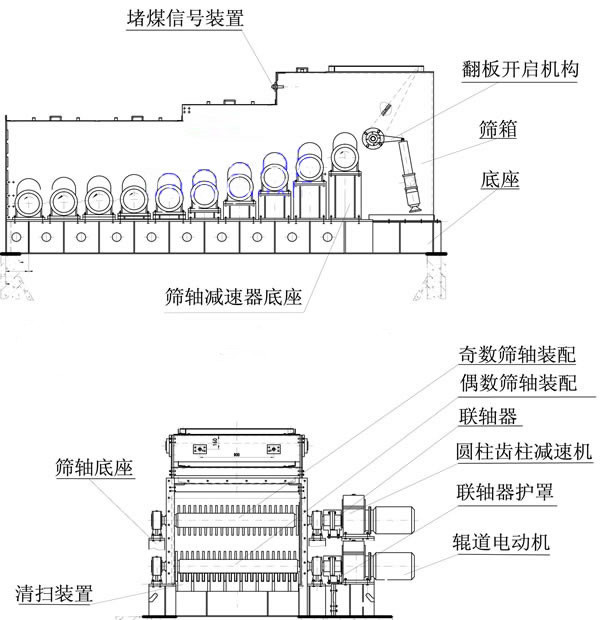

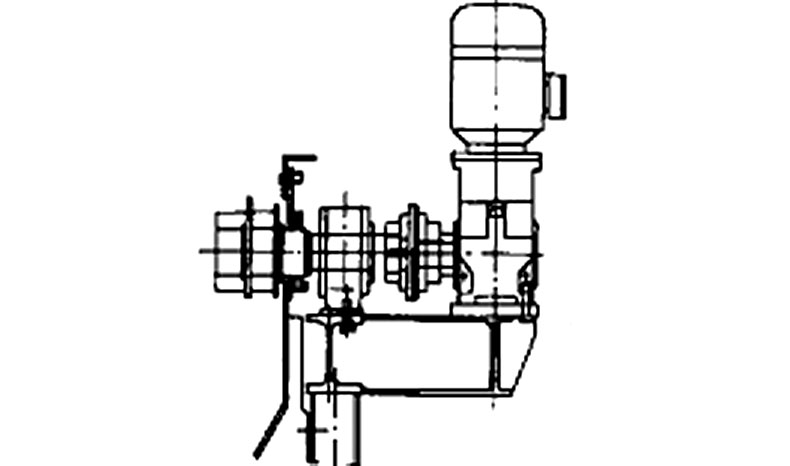

• 总装图：
  • 显示设备整体结构、各模块位置及连接方式，标注外形尺寸、重量等参数。
• 部件图：
  • 滚轴、筛条、传动轴等关键部件的详细尺寸、材料及加工要求。
• 电气原理图：
  • 电气元件布局、接线方式及控制逻辑，标注电缆型号、截面及敷设路径。
• 安装图：
  • 设备安装尺寸、基础要求及调平方法，标注地脚螺栓位置、间距等参数。

2. 获取方式

• 联系制造商：
  • 提供设备型号、工况需求及联系方式，制造商可提供官方图纸及技术支持。
• 查阅标准：
  • 参考《机械设计手册》、《电气装置安装工程施工及验收规范》等标准，了解设备制作、安装的一般要求。

注意事项

• 排名靠前：
  • 制作、安装过程中需严格遵守规范，佩戴防护装备，防止机械伤害、触电等事故。
• 质量把控：
  • 关键部件需进行无损检测（如超声波探伤）、动平衡校验等，确保设备可靠性。
• 培训与维护：
  • 操作人员需接受培训，熟悉设备性能及操作规程。
  • 定期检查筛条磨损、轴承润滑等情况，及时更换易损件，延长设备寿命。
