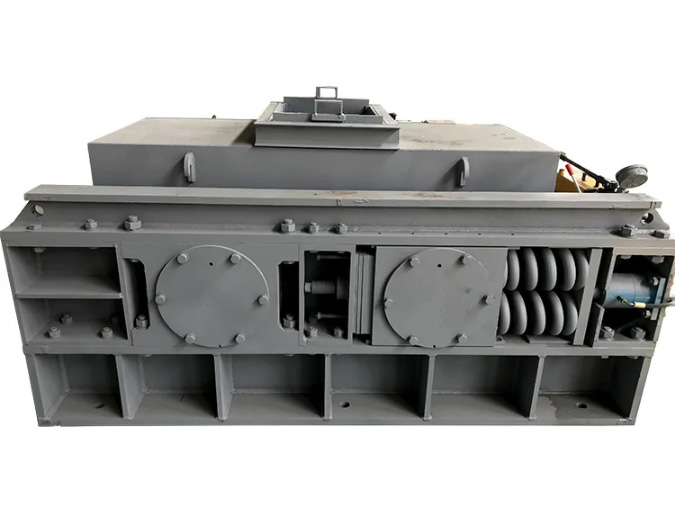

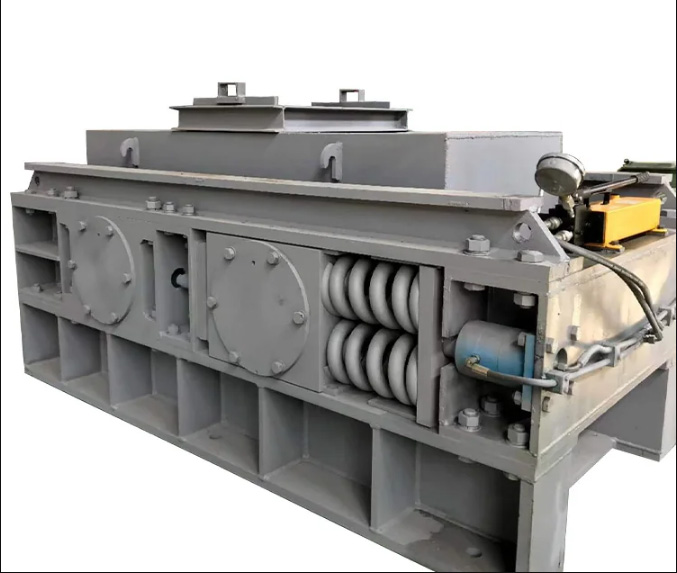

设备核心结构

1. 机架
   • 承载主体结构，采用高强度钢板焊接，适应乌鲁木齐矿区高负载工况。
2. 辊轮组
   • 两个或多个平行布置的辊轮（光面、齿面或花纹面），材质为高锰钢、镍铬合金等耐磨材料。

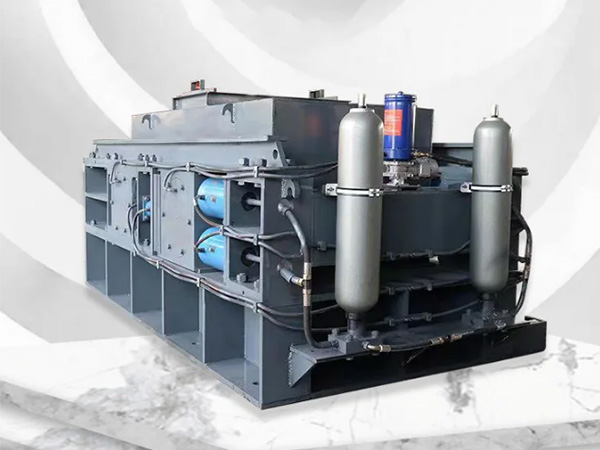

3. 液压系统
   • 包括液压泵站、液压缸、蓄能器、控制阀组，用于调节辊间距、施加破碎压力及过载保护。
4. 驱动装置
   • 电机通过减速机或皮带驱动主动辊，从动辊通过齿轮或链条联动。
5. 调节机构
   • 液压缸推动轴承座移动，实现辊轮间距的无级调节。






工作原理分步解析

1. 物料破碎过程

1. 进料
   • 物料通过振动给料机均匀进入两辊轮之间的破碎腔。
2. 咬合与挤压
   • 两辊轮反向旋转（转速通常为50-300r/min），物料在摩擦力作用下被带入辊隙。
   • 物料受到辊轮的径向挤压力和切向剪切力，当应力超过物料抗压强度时发生破碎。
3. 排料
   • 破碎后的物料从辊隙下方排出，粒度由辊间距控制（可调范围2-100mm）。




2. 液压系统的核心作用

• 动态调隙
  • 通过液压缸实时调整辊轮间距，适应不同出料粒度需求（精度可达±0.5mm）。
• 过载保护
  • 当不可破碎物（如铁块）进入时，液压系统压力骤升，蓄能器吸收冲击能量，液压缸自动退让扩大辊隙，排出异物后自动复位。
• 恒压破碎
  • 液压系统维持恒定破碎压力（可设定10-25MPa），确保出料粒度均匀性。




3. 动力传递流程

电机 → 减速机 → 主动辊 → 齿轮/链条 → 从动辊
 ↓
液压泵站 → 液压缸 → 调节辊轮间距与压力
