安装前准备

1. 基础施工
   • 地基处理：
     • 地基承载力≥200kPa，冻土区需换填砂石（深度≥1.5m）或打桩加固。
     • 基础表面水平度误差≤3mm/m，预埋钢板厚度≥20mm。
   • 地脚螺栓定位：
     • 螺栓间距误差≤2mm，垂直度偏差≤1/1000，二次灌浆采用无收缩水泥。
2. 设备验收
   • 检查链条（破断负荷≥850kN）、刮板（厚度≥12mm）、驱动装置（电机+减速机）是否完好。
   • 链条预拉伸处理（初始伸长量），避免运行后过度松弛。



安装流程

1. 输送槽体安装

• 分段组装：
  • 槽体按顺序吊装（从头部至尾部），法兰连接处加装耐油橡胶垫（厚度3-5mm），螺栓扭矩≥400N·m。
  • 槽体直线度误差≤5mm/10m，全长累计≤20mm（激光准直仪校准）。
• 耐磨衬板铺设：
  • 底部衬板（NM400材质）采用沉头螺栓固定，接缝错开≥50mm，防止物料卡入。

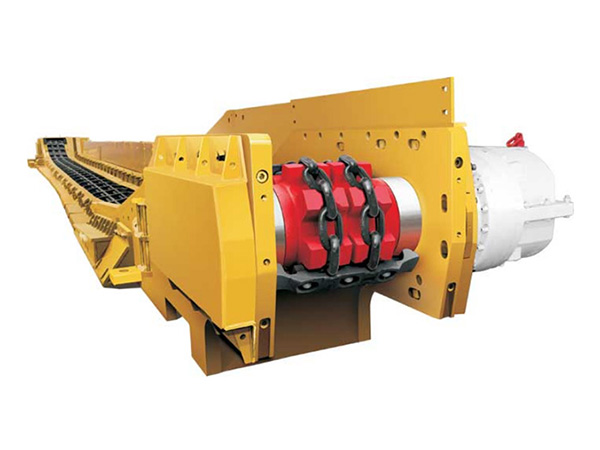

2. 驱动装置安装

• 驱动单元定位：
  • 驱动部（含电机、减速机、链轮）与机头架中心线偏差≤1mm。
  • 链轮轴水平度≤0.5/1000，联轴器对中误差≤0.05mm（百分表检测）。
• 液力偶合器充液：
  • 按设计充液量（如总容积的80%）注入难燃液（如L-HW32），避免过载冲击。



3. 链条与刮板安装

• 链条预紧：
  • 双边链条同步铺设，通过张紧装置（液压或螺旋式）施加初始张力（约为链条破断力的10-15%）。
  • 链条垂度控制在20-30mm（跨度10m内），确保双边松紧一致。
• 刮板固定：
  • 刮板间距按设计（如300-500mm）均匀分布，螺栓加装防松垫片，扭矩≥220N·m。
  • 刮板与槽底间隙调整至3-5mm，避免卡阻或漏料。

4. 张紧与保护系统安装

• 尾部张紧：
  • 螺旋张紧装置预留50-100mm调整余量，适应链条热胀冷缩（新疆昼夜温差达30℃）。
• 防护：
  • 安装断链检测传感器、过载报警装置，防护罩覆盖旋转部件（间隙≤5mm）。
