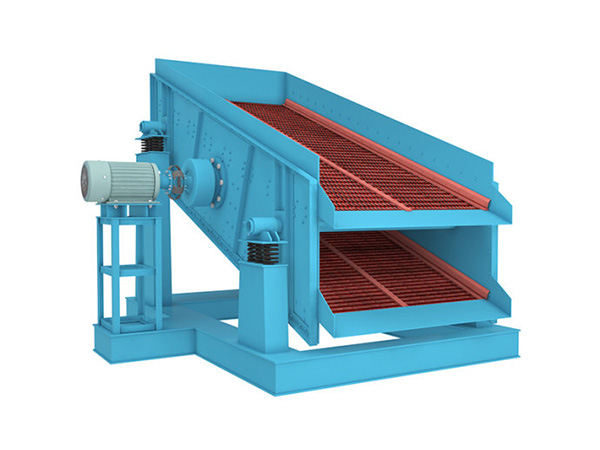

主体结构组成

1. 筛箱
   • 材质：采用Q345B高强度钢板焊接而成，侧板厚度8-12mm，横梁为箱型梁结构，抗变形能力强。
   • 筛网层：通常为2-4层（如YK3060型），筛孔尺寸可定制（1-150mm），筛网材质可选锰钢、聚氨酯或橡胶，适应不同物料硬度（如新疆铁矿、煤炭）。
   • 进/出料口：进料端设计导流板，确保物料均匀分布；出料端设分料隔板，实现多级粒度分离。
2. 振动电机
   • 类型：两台卧式振动电机（如万泰品牌，功率5.5-30kW），对称安装于筛箱两侧。
   • 激振力调节：通过调整偏心块夹角（0-180°）改变振幅（4-12mm），适应不同筛分需求。
   • 防护等级：IP55防尘防水，适应新疆多沙尘环境。



3. 弹簧减震系统
   • 弹簧类型：
     • 钢制螺旋弹簧：承载能力强，适用于重型筛分（如处理量＞200t/h的工况）。
     • 橡胶弹簧：减震效果好，降低噪声，适合对基础冲击敏感的场景。
   • 安装方式：每组筛箱由4-8组弹簧支撑，确保振动能量集中于筛面，减少传递至基础的动载荷。
4. 支架结构
   • 固定式支架：钢制焊接框架，底部设地脚螺栓孔，适用于固定生产线。
   • 移动式底座：可选配轮胎或滑轨，便于新疆矿区频繁转场作业。




辅助结构设计

1. 密封防尘装置
   • 筛箱密封：侧板与筛网间采用U型橡胶条密封，顶部加装防尘罩（选配），防止沙尘进入筛面。
   • 电机防护：电机外壳增设防尘网，定期清理可延长使用寿命。
2. 润滑系统
   • 轴承润滑：振动电机轴承采用脂润滑（推荐美孚XHP222低温润滑脂），-30℃环境下仍保持流动性。
   • 注油周期：每500工作小时补充润滑脂，高温工况缩短至300小时。
3. 动态调节装置
   • 振幅显示标牌：安装在筛箱侧板，实时指示振动幅度（如YK3060标准振幅8-10mm）。
   • 变频控制（选配）：通过调节电机转速（700-960r/min）改变振动频率，适应物料湿度变化。
