关于无轴筛（特别是无轴滚筒筛）的结构图和转速图，由于这些图纸通常涉及的机械设计和技术细节，我无法直接在此提供具体的图纸文件。但我可以为你描述无轴滚筒筛的基本结构，并解释其转速的一般概念。

无轴滚筒筛基本结构

无轴滚筒筛主要由以下几个部分组成：

1. 机架：用于支撑整个滚筒筛的重量，并确保其稳定运行。

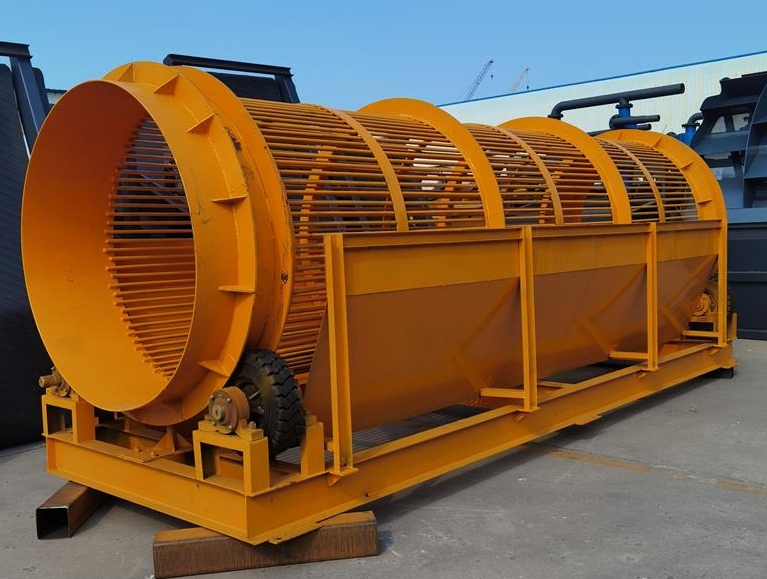

2. 滚筒装置：滚筒筛的核心部件，采用无中心轴结构设计，倾斜安装于机架上。滚筒内部由多片并列的筛条构成筛孔，形成筛面。

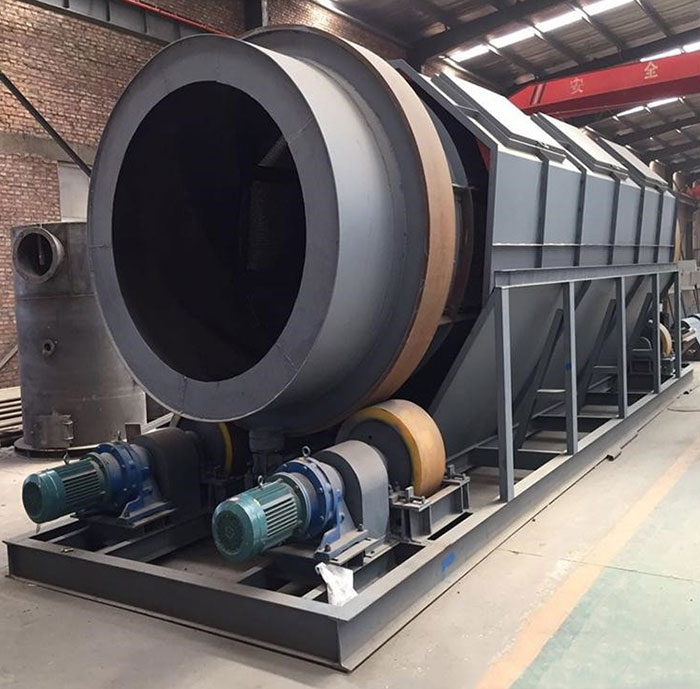

3. 驱动装置：通常由电机、减速器和链条组成，用于驱动滚筒装置绕其轴线转动。
4. 进出料口：分别位于滚筒的前后端，用于物料的输入和输出。
5. 其他辅助部件：如密封盖、清扫器等，用于提高筛分效率和保护设备。

转速概念

无轴滚筒筛的转速是指滚筒装置每分钟转动的圈数，通常用转/分（rpm）来表示。转速的选择对筛分效果和设备性能有重要影响。过高的转速可能导致物料在滚筒内翻滚过于剧烈，影响筛分精度；而过低的转速则可能降低筛分效率。因此，无轴滚筒筛的转速需要根据物料的性质、筛分要求以及设备本身的性能进行综合考虑和设定。

获取图纸的途径

由于具体的结构图和转速图涉及商业秘密和技术保护，通常不会公开提供。如果你需要这些图纸，可以考虑以下途径：

1. 联系设备制造商：直接联系无轴滚筒筛的制造商或供应商，他们通常会提供相关的技术资料和图纸。
2. 查阅文献：在机械工程、矿山机械等领域的文献中，可能会找到关于无轴滚筒筛的结构和转速的详细描述和图纸。
3. 搜索网络资源：在一些的机械设计网站或论坛上，可能会有关于无轴滚筒筛的讨论和图纸分享。但请注意，这些图纸可能不是官方提供的，使用时需要谨慎验证其准确性和可靠性。
