刮板给料机的结构图通常展示了其主要部件和组件的布局与连接方式。虽然无法直接展示图片，但我可以根据常见的刮板给料机结构，为你描述其主要组成部分，并简述其作用：

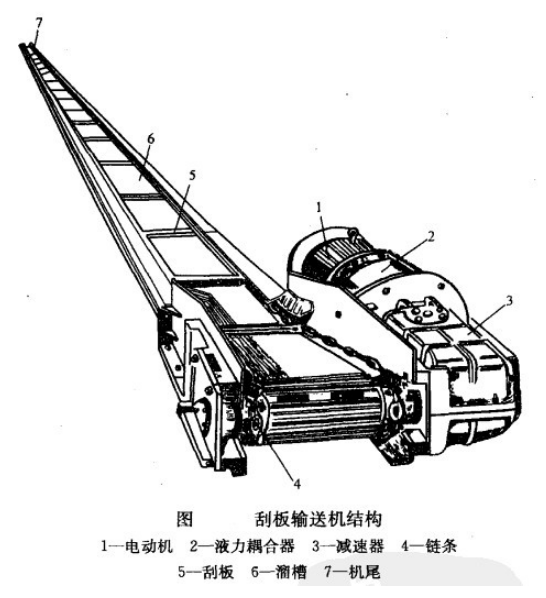

刮板给料机结构图描述

1. 驱动装置：
   • 包括电动机、减速机、传动链轮等。
   • 电动机提供动力，减速机降低转速并提高扭矩，传动链轮将动力传递给刮板链条。
2. 输送装置：
   • 包括主、从动链轮、刮板链条等。
   • 刮板链条在主、从动链轮的驱动下，在封闭的槽体内作连续循环运动。
   • 刮板固定在链条上，用于刮取和输送物料。
3. 槽体（外壳）：
   • 封闭的矩形或圆形断面结构，用于容纳物料和刮板链条。
   • 槽体通常采用耐磨、耐腐蚀的材料制成，以适应不同物料的输送需求。

1. 张紧装置：
   • 用于调整刮板链条的松紧度，确保链条在槽体内稳定运行。
   • 张紧装置通常包括张紧轮、张紧弹簧或张紧螺栓等部件。
2. 进出料口：
   • 进料口位于槽体的一端，用于向槽体内加入物料。
   • 出料口位于槽体的另一端或侧面，用于将物料从槽体内排出。
3. 保护装置：
   • 包括过载保护装置、紧急停机开关等。
   • 用于在设备出现过载、堵塞等异常情况时，及时停机并保护设备免受损坏。

注意事项

• 刮板给料机的结构可能因制造商和用途的不同而有所差异。
• 在查看和理解刮板给料机结构图时，应参考制造商提供的图纸和说明书，以确保准确理解设备的结构和操作方式。
• 在操作和维护刮板给料机时，应严格遵守操作规程，确保人员和设备的。
