简介
圆振动筛是一种做圆形振动、多层数、新型振动筛。圆振动筛采用筒体式偏心轴激振器及偏块调节振幅，物料筛淌线长，筛分规格多，具有结构可靠、激振力强、筛分效率高、振动噪音小、坚固耐用、维修方便、使用等特点，该振动筛广泛应用于矿山、建材、交通、能源、化工等行业的产品分级。
概念
振动筛按振动频率是否接近或远离共振频率分为共振筛和惯性振动筛。共振筛曾一度崛起，受到各国普遍重视，发展很快；但在生产实践中，暴露出结构复杂、调整困难、故障较多等缺点。而惯性振动筛由于激振器的结构简单，工作可靠，便于维修，从而得到了广泛的使用。惯性振动筛是靠固定在其中部的带偏心块的惯性振动器驱动而使筛箱产生振动。惯性振动筛按振动器的形式可分为单轴振动筛和双轴振动筛。
振动筛按筛面工作时运动轨迹的特点，分为圆运动振动筛(简称圆振动筛)和直线运动振动筛(简称直线振动筛)两大类。圆振动筛由于振动器安装的位置偏差，实际筛箱运动轨迹一般为椭圆。即使直线振动筛，由于制造与设计偏差，通常筛箱的运动轨迹也不完全是直线，只是接近直线振动。圆振动筛由于激振器是一根轴，所以又叫单轴振动筛，直线振动筛激振器由两根轴组成，所以也称双轴振动筛。
当然振动筛还有其其他许多分类方法，例如，按照支撑弹簧的结构不同，又有线形弹簧振动筛和非线形弹簧振动筛。按支承装置安装位置不同，可分为座式振动筛和吊式振动筛，按筛箱与水平面是否成角度安装，可分为水平筛和倾斜筛。按工作频率的高低，可分为高频振动筛和低频振动筛等等。
结构
圆振动筛是指物料在网面上做圆形运动，用于煤炭、冶金、矿山等部门作产品分级用，该圆振筛机处理能力强，筛分效率高，具有技术参数合理，结构强度、刚度高，运转可靠，噪音小，维修方便等特点。

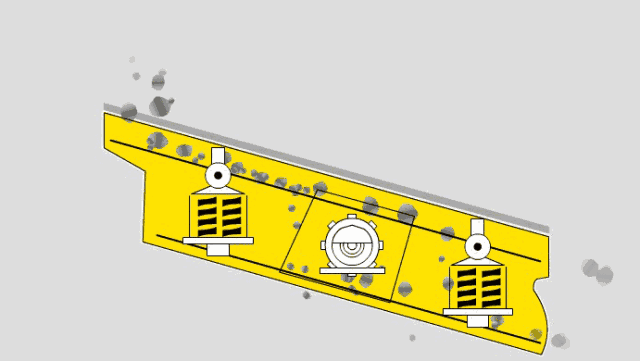

圆振动筛主要由筛箱、筛网、振动器及减振弹簧等组成。如无特殊要求，YA和2YA型为纺织筛面，YAH型为冲孔筛面，各类筛面均能满足。
振动筛结构组成：圆振筛筛机主要有筛箱、筛网、振动器、减振弹簧装置、底架、悬挂（或支承）装置及电动机等组成。
YKX稀油圆振动筛结构：由弹簧支承组、传动装置、筛箱、支承座、稀油润滑振动器等组成。
驱动筛机采用结构简单、制造维修容易的瓣形联轴器和挠性盘联轴器，克服了万向联轴器易损坏的缺陷； 振动器采用偏心式结构，结构简单；可配套选择给料箱，给料箱的应用增加振动筛的筛分面积，同时延长进料端筛网使用寿命；传动部分增加了中间过渡轴承座，中间过渡轴承座的应用保护了电机，延长了电机使用寿命。电动机安装在筛框的左侧，也可安装在筛框的右侧。该系列筛机为座式安装。筛面倾角的调整可通过改变弹簧支座位置高度来实现。
