一 .筛机的用途

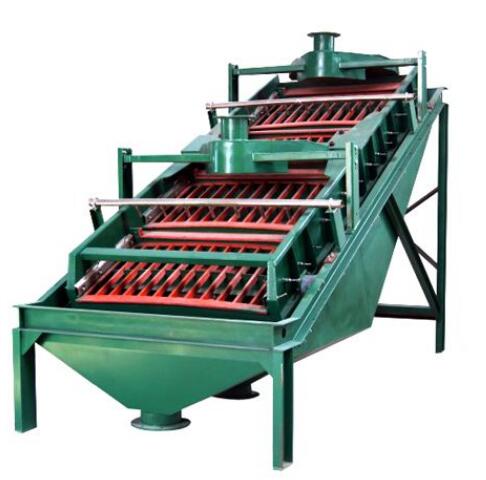

我 公司新的研制开发的系列叠层复振高频细筛是一种在吸收国外经验的基础上根据我国铁矿贫、杂、细的特点 采用全新工作 原理、全新结构，高频振动与直线振动相结合的复合式振动的 固体物料筛分机械 ,它采用新的振动方式和传动原理具有操作简单 ,性能稳定 ,效率高、功耗低、动载小、自清理筛网强等特点。该系列筛机 主要用于细粒物料的干、湿法筛分、分级。
二 .筛机的工作原理及结构特点
1、整机技术、设计、采用叠层结构,占地面积小。
2、多路重叠式布置，料浆经分配器可同时向 3路重叠式并联布置的筛分单元供应料浆，3路的筛上产物合并进入筛上产品受料斗，3路的筛下产物合并进入筛下产品溜槽。
3、由于配置了的强力双振动器产生直线运动和 7G（一般振动器产生 4-5G）重力加速度的高频细筛，特别适合微细粒级料浆的筛分。
4、每个筛筐有两组高频振动系统，高频振动强度大（8-10G） ，频率高，自清理筛网功能等特点防止物料堵塞筛网有利于细粒物料透筛提高筛分效率。
5、浮动式振动筛框和全封闭式振动器结构，经浮动橡胶弹簧传递给固定筛框的动负荷仅有 3-5%，即振动力的 95-97%全部转化为筛分所需的振动力。同时，安装筛机时不需考虑基础承受的动负荷。
6、配合 15-25°的筛面倾角（根据客户要求），筛上物料传递速度更快，因而具有更大的筛分能力和杰出的筛分效率。
7、为了更的筛分，筛机配备了二次造浆槽或筛面补加水装置很大限度的从给料中筛除细粒级物料。
8、设备易磨损表面喷涂了耐磨层。延长设备使用寿命,减少设备维修量。
三. 筛机的组成
图一
筛机主要由 1 、直线振动器 ， 2 、上筛箱 ， 3 、给料箱， 4 、固定机架 ，5 、 下筛筐 6 、高频振动系统 7 、筛上料收集漏斗 8 、筛下料收集漏斗 9 、剪切弹簧等组成 。 (见图一 )。
四 . 筛机的安装
该 筛机动载小 , 安装时无需特别地脚装置，将筛机安放在地
面
或平台即可。安装前应根据总装图确定好筛上 , 筛下集料槽出料口的位置。
五.我公司叠层高频细筛的优点
叠层复振高频细筛是我公司对细粒物料湿式分级领域的又一重要贡献，由于它采用了高频振动和直线振动相结合的复合振动方式具有处理量大(处理量可达到 80-120T/H)，筛分效率高（筛分效率可达到 70%以上），不易损坏，维护少的优点。它采用叠层布置减少了占地面积是以很小的占地面积获得很大筛分能力的高频振动细筛。
叠层复振高频细筛可配置夹层防堵聚氨酯筛耐磨网，确保比较低的筛分成本。筛机可配备了二次造浆槽或筛面补加水装置很大限度的从给料中筛除细粒级物料。现在湿式细粒物料分级因 叠层复振高频细筛的发明，使得过去认为难筛分甚至不可筛分的细粒和微细粒物料筛分成为可能。
