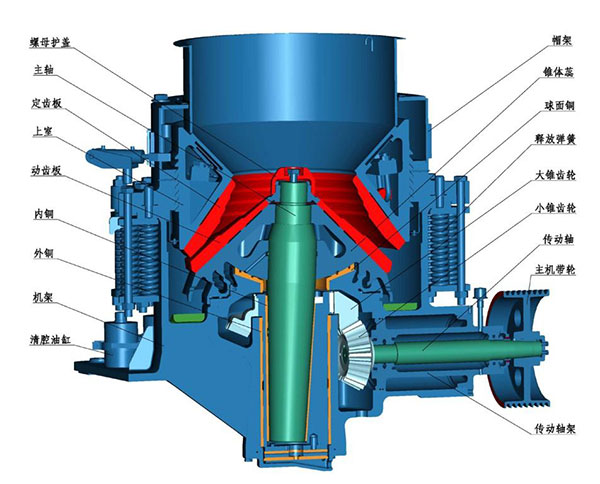

整机核心结构组成

1. 破碎锥总成
包含动锥躯体、高锰钢耐磨衬板、主轴，是直接挤压研磨石料的核心运动部件，衬板可拆换，大幅降低磨损更换成本。主轴上端固定于横梁中心，下端嵌入偏心套内部，带动动锥做旋摆运动。

2. 调整套与定锥组件
设备上部的固定破碎腔体，内壁装配定锥衬板；配套调整齿圈、锁紧油缸，旋转调整套就能灵活改变进出料口间隙，快速调控成品石料粒度大小。
3. 偏心传动机构
由偏心铜套、传动轴、大小伞齿轮、皮带轮构成动力转换单元。电机通过皮带驱动传动轴，经一对锥齿轮带动偏心套高速回转，将圆周动力转化为动锥的偏心旋摆动作。

4. 机架与支撑底座
分上机架、下机架两部分，整体采用加厚铸钢一体成型，承载全部破碎载荷；底部底座预留减震装配位，缓冲破碎冲击，稳固整机运行。

5. 液压调节系统
内置多组液压油缸、蓄能器、液压站，兼具排料口调节、过铁保护双重功能。当不可破碎的铁块进入破碎腔，蓄能器快速泄压抬升调整套，异物自动排出，避免设备卡死损毁。

6. 防尘润滑配套部件
配备水封/油尘双重防尘结构，隔绝粉尘侵入轴承；独立循环润滑油路，持续为主轴、偏心套、齿轮副输送润滑油，降低高温磨损。

设备破碎工作原理

电机输出动力经皮带轮、传动轴传递至伞齿轮副，驱动偏心套持续圆周旋转。偏心套内孔存在偏心偏移量，套住主轴后，迫使动锥围绕设备中心线做连续偏心旋摆运动。

石料从设备顶部进料口落入破碎腔，在动锥、定锥两层衬板之间持续受挤压、弯折、研磨三重作用力：动锥靠近定锥一侧时，石料被挤压粉碎；动锥摆开远离的一侧，粉碎后的细料依靠自重从底部排料间隙掉落。

整套过程循环不间断，大块石料逐步被逐层破碎至达标粒径；若有金属杂物误入腔体，液压保护系统立刻泄压扩容排料口，异物顺利排出后油缸自动复位，保障设备连续稳定作业。
