核心设计目标

传统浓缩机主要依靠颗粒的自然重力沉降，而“”浓缩机的核心目标是：

• 极大提高沉降速度：通过添加絮凝剂，使微细颗粒聚合成大而密实的絮团，加速沉降。

• 极大提高处理能力：在相同直径的池体内，处理能力是传统浓缩机的几倍甚至十倍。

• 获得更高的底流浓度：通过特殊的结构设计，为沉淀物提供一个更长的压缩区，挤出更多水分。




主要组成部分

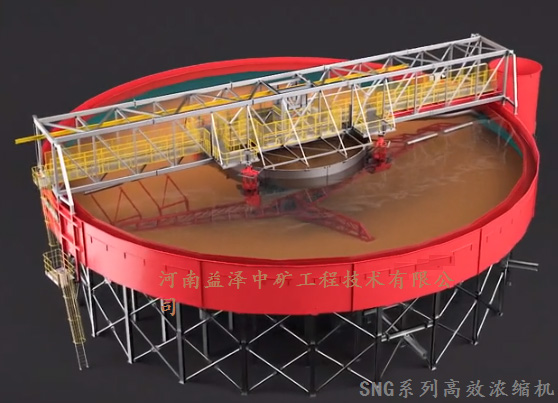

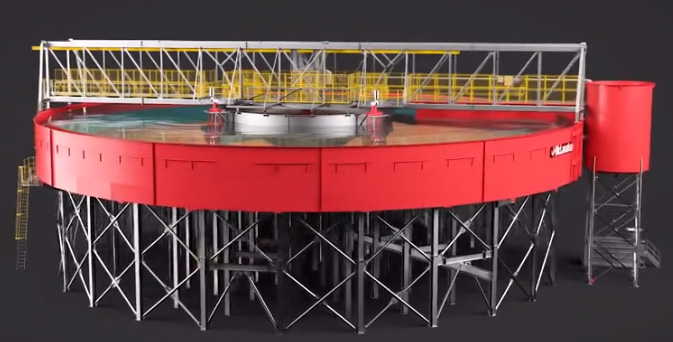

一台典型的液压中心传动浓缩机主要由以下部分构成：

1. 浓缩池池体：通常比传统浓缩机更深，为絮凝体提供稳定的沉降和压缩空间。

2. 液压中心驱动装置：核心动力源，提供旋转和提升耙架的扭矩。

3. 耙架系统：缓慢旋转，将沉淀在池底的污泥刮向中心的卸料口，同时有助于污泥的压缩。

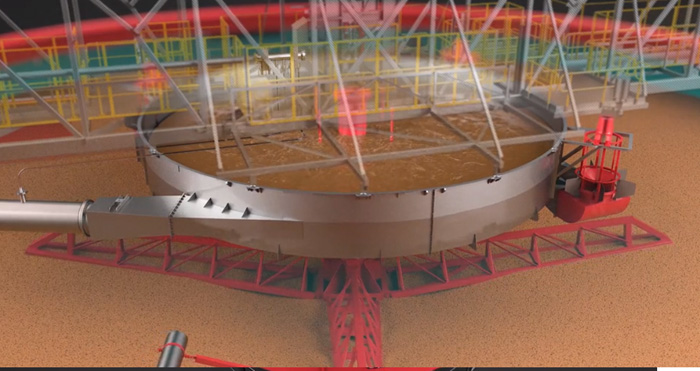

4. 给料井：这是浓缩机的关键部件之一。它是一个特殊设计的井筒，物料在此与絮凝剂充分混合。

5. 自动控制系统：包括扭矩监测、耙架提升、絮凝剂添加控制等，确保设备稳定运行。

工作原理

名列前茅步：絮凝与给料（在给料井内完成）

• 待处理的矿浆（含有大量微细颗粒）与适量絮凝剂溶液同时进入给料井。

• 在给料井内，通过特殊的搅拌或导流设计，矿浆与絮凝剂被温和而充分地混合。

• 絮凝剂的长分子链将水中分散的微细颗粒“捕捉”并“捆绑”在一起，形成一个个大而密实的矾花絮团。这个过程极大地增加了颗粒的表观粒径，从而显著加快了沉降速度。

第二步：层流沉降与分离（在池体上部完成）

• 经过絮凝的料浆从给料井底部流出，进入浓缩池主体的斜管区（有些浓缩机不设斜管，但原理相通）。

• 这些絮团在几乎无扰动的层流状态下，快速沉向池底。由于其沉降速度极快，澄清区（上层清水区）和浑浊区（下层浆体区）之间有非常清晰的分界面。

• 被分离出来的清澈液体（溢流）向上流动，从池体周边的溢流堰汇集并排出。




第三步：压缩与收集（在池体下部完成）

• 沉降到池底的絮团在耙架的缓慢推动下，向池中心聚集。

• 在这个移动过程中，污泥层从上到下浓度逐渐增高。上层污泥在自身重力和下层污泥的挤压下，释放出更多的孔隙水，这些水向上返回澄清区。

• 很终，被高度压缩的污泥（底流）在池中心汇集，由底流泵抽出，形成高浓度的产品。

第四步：液压传动与保护

• 整个耙架由液压驱动装置带动旋转。液压系统能提供且平稳的扭矩，非常适合推动高浓度的污泥。

• 系统实时监测耙架的旋转扭矩。如果污泥浓度过高或沉积过厚导致扭矩过大，控制系统会自动报警并提升耙架，防止“压耙”事故。待扭矩恢复正常后，耙架会自动下降，整个过程无需人工干预，保证了连续稳定运行。
