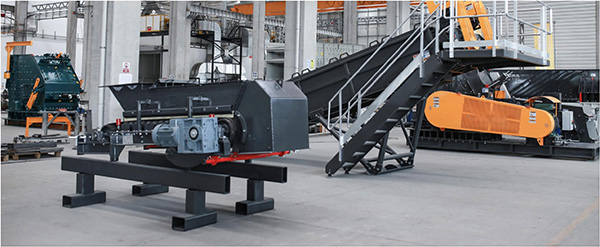

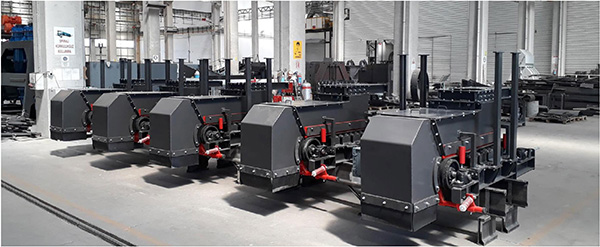

带式给料机的主要结构组成

1. 驱动装置

• 功能： 为设备提供动力，是给料机的“心脏”。

• 组成： 通常包括电机、减速机（常用硬齿面齿轮减速器）、联轴器等。对于需要调节给料量的场合，会配备变频器来无级调节电机转速，从而控制带速和给料量。

2. 给料机本体（机架与槽体）

• 功能： 构成设备的主体框架和物料通道。


• 组成：

  • 机架： 采用型钢焊接而成的坚固结构，用于支撑所有其他部件。

  • 槽体： 位于胶带上方，用于容纳和引导物料。其断面通常为“U”形，两侧有挡板，防止物料撒漏。槽体可能衬有耐磨钢板或陶瓷衬板，以延长使用寿命。




3. 输送带

• 功能： 直接承载并输送物料的柔性部件。

• 特点： 与普通输送带不同，给料机使用的通常是短而厚的环形胶带。它需要具有较高的横向刚度和抗撕裂能力，以防止在较大物料冲击和压力下发生变形或损坏。有时会采用裙边挡板带（挡边带）来防止粉状物料撒落。

4. 托辊与滚筒

• a. 托辊：

  • 上托辊： 通常采用槽形托辊组，在给料段支撑输送带和物料，使其形成槽形以增大运输量。

  • 下托辊： 采用平形托辊，用于支撑空载段的输送带回程。

• b. 滚筒：

  • 驱动滚筒： 与驱动装置连接，靠摩擦力带动输送带运动。表面常覆有橡胶（人字形或菱形花纹）以增大摩擦系数，防止打滑。

  • 改向滚筒： 用于改变输送带的运行方向，通常位于尾部（张紧端）。

  • 增面滚筒： 用于增大输送带在驱动滚筒上的包角。




5. 张紧装置

• 功能： 保证输送带有足够的张力，使其与驱动滚筒间产生必需的摩擦力，同时避免输送带下垂度过大。

• 类型： 主要有螺旋式和重锤式两种。

  • 螺旋张紧： 结构简单，调节方便，但张紧力恒定，无法自动补偿皮带伸长。常用于较短机型。

  • 重锤张紧： 能提供恒定张紧力，并可自动补偿因皮带伸长和温度变化引起的张力变化，工作可靠，常用于较长或要求较高的机型。

6. 清扫装置

• 功能： 清除粘在输送带工作面和非工作面上的物料，防止皮带跑偏和滚筒粘料，保护设备。

• 类型：

  • 头部清扫器（主清扫器）： 通常为刮板式，安装在驱动滚筒处，清理工作面上粘附的物料。

  • 空段清扫器： 安装在尾部滚筒前或下分支，清理非工作面上的物料，保护下托辊和滚筒。

  • V型聚氨酯清扫器等： 作为辅助清扫装置。




7. 衬板与导料槽

• 衬板： 安装在槽体底部，直接与物料接触，承受物料的磨损和冲击。采用耐磨钢板（如NM360/400）、陶瓷衬板或超高分子量聚乙烯（UHMW-PE）板制成，可更换。

• 导料槽： 安装在给料机的出料端，引导物料集中落下，防止粉尘飞扬。

8. 闸门/流量调节装置（关键特征）

• 功能： 这是带式给料机区别于普通皮带机的一个关键特征。它安装在料仓出口和给料机受料段之间，用于控制物料落到皮带上的流量和料层厚度，是实现给料的前提。

• 类型： 有手动闸门、电动闸门、气动闸门等多种形式，可根据自动化水平要求选择。

9. 称重系统（可选，用于定量给料）

• 对于定量给料机（或称重式给料机），还会集成一套称重系统。

• 组成： 包括称重桥架、称重传感器（测重）、速度传感器（测速） 和积分仪。

• 原理： 传感器实时检测单位长度皮带上物料重量（kg/m）和皮带速度（m/s），积分仪将两者相乘，得到瞬时流量（t/h）并累计总重量，从而实现连续动态计量和控制。
