核心结构组成

对辊破碎机主要由以下部件构成：

1. 辊轮
   • 由固定辊和活动辊组成，表面可配置光面或齿形辊皮，通过相对旋转实现物料挤压、剪切破碎。
   • 辊轮直径和长度决定设备处理能力，例如2PG600X750型号辊轮直径为600mm，长度为750mm。
2. 支撑轴承
   • 采用高承载能力轴承，固定于机架两侧，确保辊轮稳定旋转并承受破碎力。
3. 压紧与调节装置
   • 楔形装置：通过调整螺栓拉动楔块，改变活动辊与固定辊间距。楔块上移时间隙增大，出料粒度变粗；楔块下移时弹簧压紧活动辊，间隙缩小，出料粒度变细。
   • 垫片装置：通过增减垫片数量或厚度调节间隙。增加垫片使间隙变大，减少垫片则间隙变小。
   • 液压系统（部分机型）：液压缸推动活动辊移动，实现间隙无级调整，并具备过载保护功能。
4. 驱动装置
   • 由双电机通过三角皮带传动至槽轮，驱动辊轮相向旋转。电机功率根据型号差异配置，如2PG400×250型号配备5.5kW×2电机。
5. 机架与罩
   • 机架采用焊接结构，提供设备整体支撑；罩覆盖传动部分，防止粉尘和异物进入。

间隙调整方式详解

1. 楔形装置调整

• 操作步骤：
  1. 停机并切断电源，确保。
  2. 使用专用工具旋转调整螺栓，拉动楔块上下移动。
  3. 观察间隙变化，通过塞尺或激光测距仪校准至目标值。
  4. 紧固锁紧螺母，防止调整螺栓松动。
• 特点：调整范围有限（通常5-30mm），但结构简单，适用于粗调。

2. 垫片装置调整

• 操作步骤：
  1. 停机并拆卸活动辊轴承座螺栓。
  2. 增加或减少垫片数量，调整辊轮间距。
  3. 重新安装轴承座并紧固螺栓，测试运行稳定性。
• 特点：调整精度高，但需拆卸部件，操作耗时较长。

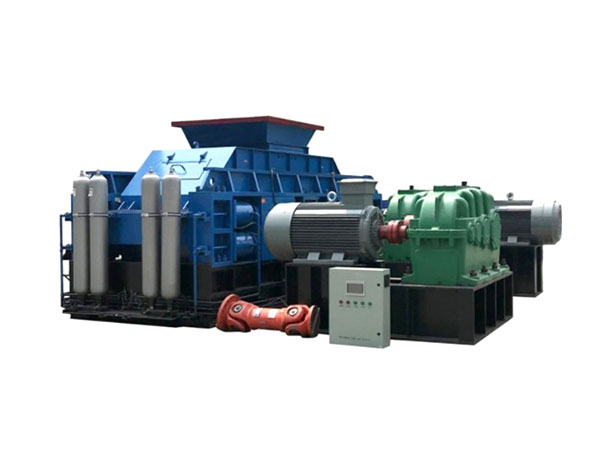

3. 液压系统调整（以2PGS1200Y为例）

• 操作步骤：
  1. 通过液压控制柜输入目标间隙值（如0-15mm可调）。
  2. 液压缸推动活动辊移动，系统自动补偿压力波动。
  3. 遇不可破碎物时，液压系统自动退让，保护设备。
• 特点：调整速度快、精度高，且具备过载保护功能，适用于自动化生产线。

间隙调整对生产的影响

1. 出料粒度控制
   • 间隙缩小至5mm时，可生产0-5mm细砂；间隙扩大至20mm时，适用于粗骨料生产。
   • 示例：某砂石厂通过液压系统将间隙从15mm调整至10mm，出料粒度合格率提升20%。

1. 设备保护与寿命
   • 合理间隙可避免辊子过度磨损。例如，处理花岗岩时，间隙设为物料很大粒度的1.5倍，辊子寿命延长30%。
   • 液压系统自动退让功能可防止硬物卡死，减少停机时间。
2. 能耗与产量平衡
   • 间隙缩小至极限值时，电机负荷增加，能耗上升。需根据物料硬度调整转速与间隙，例如：
     • 处理石灰石时，间隙10mm+转速80r/min，产量达50t/h；
     • 处理铁矿石时，间隙15mm+转速60r/min，产量稳定在40t/h。
