新疆矿用刮板给料机的结构图需结合其核心功能与新疆地区特殊工况（如耐低温、防尘、大倾角输送等）进行设计。以下是基于行业通用标准的文字描述，具体图纸建议联系设备制造商（如新疆矿机企业）获取：

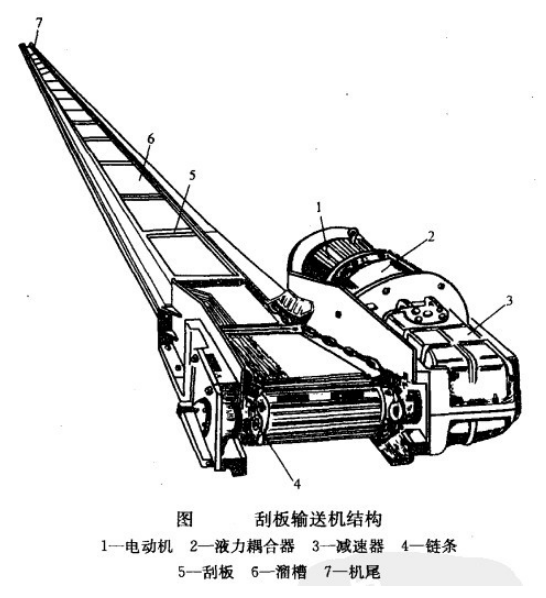

主体结构组成

1. 机头部
   • 驱动链轮：双排链轮设计，材质为40Cr合金钢，表面淬火处理（HRC45-50）。
   • 减速电机：防爆型变频电机（功率15-132kW），配套硬齿面减速器，输出转速10-60r/min。
   • 机头架：焊接钢结构，内壁喷涂耐磨陶瓷涂层，适配新疆高粉尘环境。
2. 机尾部
   • 导向链轮：单排链轮，配备张紧螺杆，可调节链条松紧（张紧行程≥200mm）。
   • 回煤通道：下部设置导流板，防止物料堆积，适应新疆煤质粘性特点。

1. 中间槽
   • 槽体：U型或矩形截面，采用16Mn钢板焊接，厚度8-12mm，内衬耐磨板（厚度≥6mm）。
   • 刮板链：
     • 链条：模锻链或套筒滚子链，节距100-200mm，破断负荷≥额定载荷的5倍。
     • 刮板：高锰钢铸造，间距300-500mm，底部焊接耐磨合金条。
2. 附属装置
   • 防尘罩：全封闭钢结构，配备观察窗和除尘接口（Φ150-200mm），符合新疆环保要求。
   • 耐低温组件：轴承采用低温润滑脂（-40℃仍可运转），电机配备电加热装置。

新疆工况适配设计

1. 耐低温强化
   • 材料升级：链轮、轴类零件采用35CrMo合金钢，-30℃冲击韧性≥34J。
   • 润滑系统：稀油润滑站配备电加热器，确保低温启动时油液流动性。
2. 防粘附结构
   • 刮板造型：前缘设计为楔形，减少煤泥粘附；后缘加装清扫刷（尼龙或钢丝材质）。
   • 振动电机：在机尾处可选装振动电机（0.5kW），辅助清理残料。
3. 大倾角输送
   • 防滑链道：中间槽内壁焊接防滑齿（间距50mm），适应很大倾角25°。
   • 压链装置：在槽体上方设置压轮，防止链条飘链。

工作原理示意图

1. 物料流动
   • 煤料从机头进料口进入，刮板链带动刮板推动物料沿中间槽移动，至机尾卸料口排出。
   • 变频调速控制给料量（0.5-2m/s可调），适应新疆煤矿波动给料需求。
2. 自清理循环
   • 残料通过机尾回煤通道返回机头，减少人工清理频次。

典型应用场景结构适配

• 露天煤矿：配置耐候性防尘罩，适应-35℃至45℃温差，处理量可达800t/h。
• 井工矿：采用隔爆型电机，机身高度压缩至≤800mm，适应狭窄巷道。
• 洗煤厂：中间槽内衬陶瓷板，处理含水率15%的煤泥，减少粘附。
