哈密垂架式污泥浓缩机的结构图可通过文字描述及关键组件解析呈现，以下是基于行业通用设计的结构说明及哈密地区适配性分析：

核心结构组成（附功能标注）

1. 浓缩池体
   • 材质：碳钢防腐（市政污泥）/304不锈钢（化工污泥）
   • 结构：圆柱形或矩形池体，底部设锥形污泥斗（倾角≥55°）。
   • 哈密适配：池壁加装电伴热带，外敷100mm岩棉保温层，抵御-20℃低温。

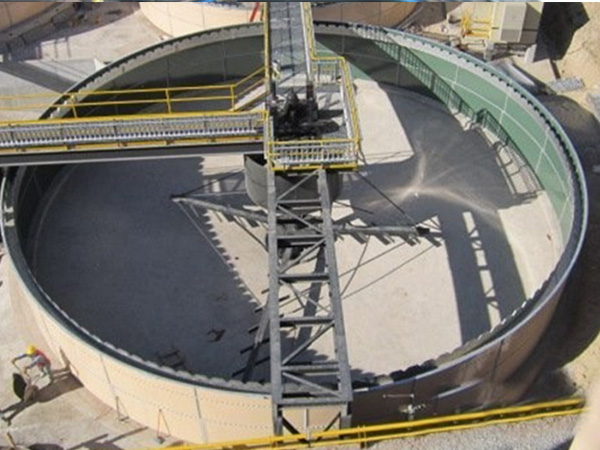

2. 垂架式刮泥系统
   • 主梁：工字钢焊接桁架，覆盖整个池体直径。
   • 刮泥板：耐磨损聚氨酯材质，间距150-200mm，与池底保持3-5mm间隙。
   • 驱动装置：立式减速电机（功率0.75-5.5kW），配过载保护器。
   • 哈密适配：驱动轴采用双列圆锥滚子轴承，沙尘环境密封等级IP65。
3. 污泥收集与排出
   • 污泥斗：底部设气动排泥阀，连接螺杆泵或隔膜泵。
   • 上清液溢流槽：环形不锈钢槽，设可调堰板控制液位。
4. 辅助系统
   • 搅拌装置（可选）：池内低速搅拌桨，防止污泥板结（适用于高粘度污泥）。
   • 加药口：预留PAC/PAM投加接口，提升浓缩效率。

结构图关键视角解析

1. 俯视图
   • 显示浓缩池圆形布局、刮泥板辐射状排列、驱动装置中心位置。
   • 标注：进泥管（切线方向）、溢流口、人孔（直径≥600mm）。

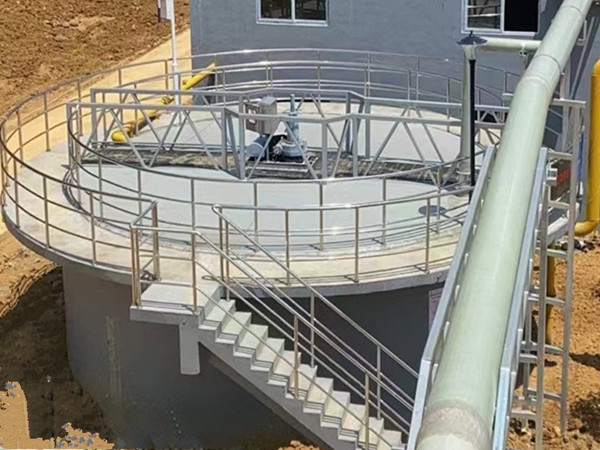

2. 侧视图
   • 展示池体高度（H=池径的1.2-1.5倍）、刮泥板倾斜角度（与水平面成10°）。
   • 标注：工作桥（检修通道宽度≥800mm）、栏杆高度1.1m。

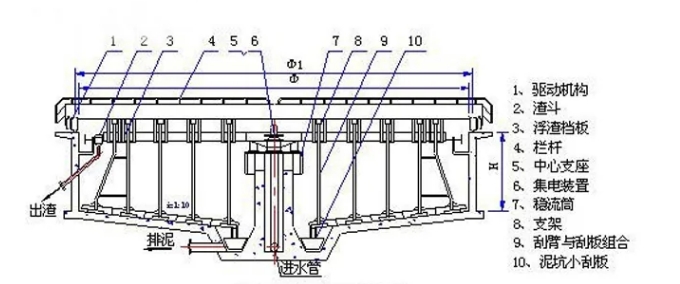

3. 剖面图
   • 清晰呈现：
     • 池底污泥斗锥度
     • 刮泥板与池底间隙
     • 驱动轴穿透池顶的密封结构（双端面机械密封）

哈密地区特殊设计

1. 防风沙措施
   • 驱动装置外罩增设防尘罩，进气口加装初效过滤器。
   • 检修门采用迷宫式密封条，减少沙尘侵入。
2. 防冻设计
   • 污泥斗外壁缠绕自限温电伴热带，维持温度≥5℃。
   • 排泥管采用蒸汽伴热+橡塑保温，防止管路冻结。
3. 高盐碱环境防护
   • 紧固件选用316L不锈钢，螺栓涂覆抗盐雾涂料。
   • 池体内部涂刷环氧玻璃鳞片漆，耐盐雾腐蚀≥1000h。

安装与维护要点

1. 基础施工
   • 池底混凝土强度≥C30，预埋地脚螺栓精度误差≤2mm。
   • 哈密地区建议基础加深0.5m，增强抗冻胀能力。
2. 对中调试
   • 使用激光对中仪调整驱动轴与池体同心度，误差≤0.1mm。
   • 刮泥板与池底间隙通过调节螺栓微调，确保全周一致。
3. 运行监控
   • 安装扭矩传感器，实时监测刮泥阻力（正常值≤50N·m）。
   • 哈密冬季建议设置低温自动停机保护（温度＜-15℃）。
