乌鲁木齐煤料鄂式破碎机的构造设计围绕煤炭的物理特性（如脆性、易碎性、含矸石等）和新疆地区使用环境（如低温、干燥、环保要求）展开，其核心结构及优化细节如下：

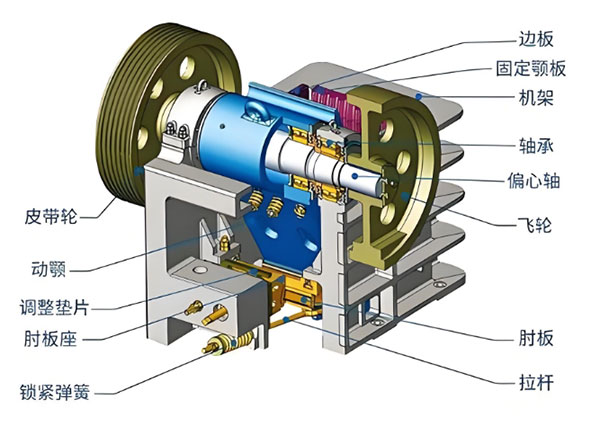

主体框架结构

1. 机架
   • 材质：采用高强度铸钢或焊接钢结构，确保设备在破碎冲击下的稳定性。
   • 设计特点：
     • 分体式机架：便于运输和安装，现场通过螺栓连接。
     • 加强筋板：在受力部位（如动颚悬挂点、偏心轴支撑处）增加筋板，提升抗扭刚度。
2. 破碎腔
   • 深腔设计：进料口深度可达750mm（以PE-750×1060型为例），减少大块煤料卡料风险。
   • 腔型优化：采用“V”形破碎腔，使煤块在破碎过程中受力更均匀，减少过粉碎。

破碎执行部件

1. 动颚与定颚
   • 材质：
     • 颚板：高锰钢（ZGMn13）或复合耐磨材料，应对煤中矸石（SiO₂含量高）的磨损。
     • 衬板：可更换式锰钢衬板，降低维护成本。
   • 齿形设计：
     • 煤料专用齿板：齿形角度优化为110°-120°，减少煤粉粘附，提升破碎效率。
     • 层压破碎结构：通过齿形排列引导煤块相互挤压，实现选择性破碎（优先破碎脆弱部分）。
2. 偏心轴
   • 材质：40Cr合金钢，调质处理后表面硬度达HRC45-50。
   • 轴承配置：双列圆锥滚子轴承，承受径向和轴向载荷，确保偏心轴旋转精度。

传动与调节系统

1. 传动装置
   • 电机：采用YE3系列电机，功率匹配产能需求（如处理50-160吨/小时配75kW电机）。
   • 皮带轮：窄V带传动，配备张紧装置，防止皮带打滑。
2. 排料口调节
   • 楔块调整：通过液压缸推动楔块，实现排料口无级调节（10-200mm）。
   • 液压保护：集成过载保护功能，当不可破碎物（如铁器）进入时，液压缸自动泄压，保护设备。

辅助系统

1. 润滑系统
   • 稀油润滑：偏心轴轴承采用强制稀油循环润滑，油温≤65℃，确保轴承寿命。
   • 润滑点：动颚轴承、肘板座等关键部位设置集中润滑接口，便于日常维护。
2. 防尘与密封
   • 密封结构：动颚与机架间采用双层防尘圈，防止煤粉侵入轴承。
   • 除尘接口：预留负压除尘管道连接口，符合乌鲁木齐环保排放标准（颗粒物≤10mg/m³）。
3. 防护
   • 防护罩：皮带轮、飞轮等旋转部件配备全封闭防护罩。
   • 紧急停机：控制柜集成急停按钮，符合GB/T 3766-2015规范。
