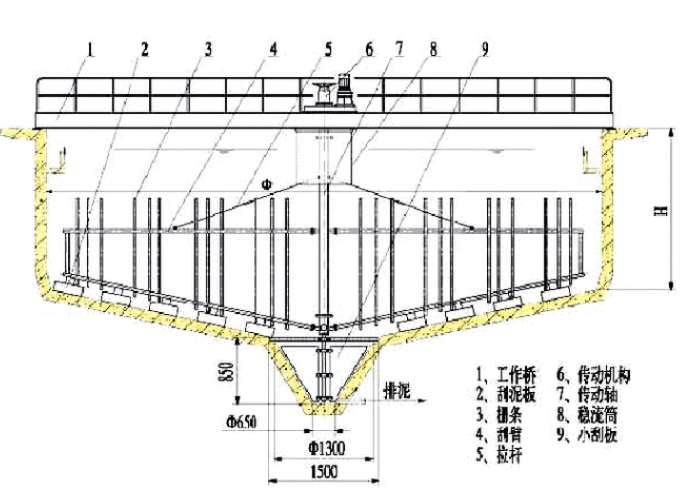

哈密周边传动泵吸式污泥浓缩机是针对高浓度污泥处理设计的专用设备，其结构融合了周边传动与泵吸排泥技术，兼具大处理量、低能耗及高可靠性。以下是其核心结构的详细解析：

池体系统

1. 主体结构
   • 圆形浓缩池：采用高强度碳钢或不锈钢焊接而成，内壁喷涂耐磨防腐涂层（如橡胶衬里或玻璃钢），适应哈密地区高盐碱、高腐蚀性污泥工况。
   • 锥形池底：底部设计为30°-45°锥角，便于污泥向中心聚集，减少死区。
2. 进料与稳流装置
   • 中心进料管：配备多孔稳流板，使污泥均匀分布，避免局部浓度过高导致短路流。
   • 絮凝剂添加口：设置于进料管上游，通过静态混合器实现药剂与污泥的充分混合。
3. 溢流系统
   • 环形溢流堰：采用锯齿形设计，确保溢流水均匀排出，堰板高度可调（±50mm），适应不同处理量需求。
   • 消能装置：溢流口设置导流板，降低水流对沉淀区的扰动。

传动与行走系统

1. 周边驱动装置
   • 双电机同步驱动：主从电机通过行星减速机输出扭矩，驱动池体周边的齿轮或链条，实现耙架低速旋转（0.1-1.0 rpm）。
   • 轨道系统：池体上沿铺设高铬合金钢轨道，驱动轮表面淬火处理（HRC50-55），耐磨性提升3倍。
2. 耙架结构
   • 多层刮板：主耙与副耙呈120°夹角布置，刮板间距可调（50-200mm），适应不同粒度污泥的沉降特性。
   • 液压提升装置：耙架高度通过液压缸无级调节（行程0-800mm），过载时自动提升耙架并触发报警。

泵吸排泥系统

1. 污泥泵组
   • 潜水排污泵：安装于池底中心，采用无堵塞叶轮设计，流量范围50-500m³/h，扬程5-15m。
   • 变频控制：根据池底污泥浓度自动调节泵转速，实现连续稳定排泥。
2. 排泥管道
   • 主管与支管：主管采用DN200-DN400钢管，支管设置于池底不同高度，通过阀门控制排泥层位。
   • 防堵设计：管道内壁喷涂超疏水涂层，弯头处加装高压冲洗接口。
3. 污泥循环装置（可选）
   • 回流管：将部分底流返回进料区，提高絮凝剂利用率，适用于难沉降污泥处理。

辅助系统

1. 扭矩保护装置
   • 应变式传感器：实时监测耙架扭矩，超限（通常80%-90%额定值）时自动提升耙架并停机。
   • 液压站：提供耙架提升动力，压力范围10-15MPa，配备蓄能器确保紧急提升。
2. 润滑系统
   • 集中润滑：通过分配器向减速机、轴承等部位定时定量加注润滑脂（如NLGI 2#锂基脂）。
   • 油气润滑（可选）：对高速运转部件采用油气混合润滑，延长轴承寿命。
3. 检测与控制系统
   • 液位计：超声波或雷达式，监测池内液位高度，控制进料量。
   • 浓度计：在线检测底流污泥浓度，指导排泥阀开度调节。
   • PLC控制柜：集成设备启停、参数设定、故障报警等功能，支持Modbus TCP/IP协议远程访问
