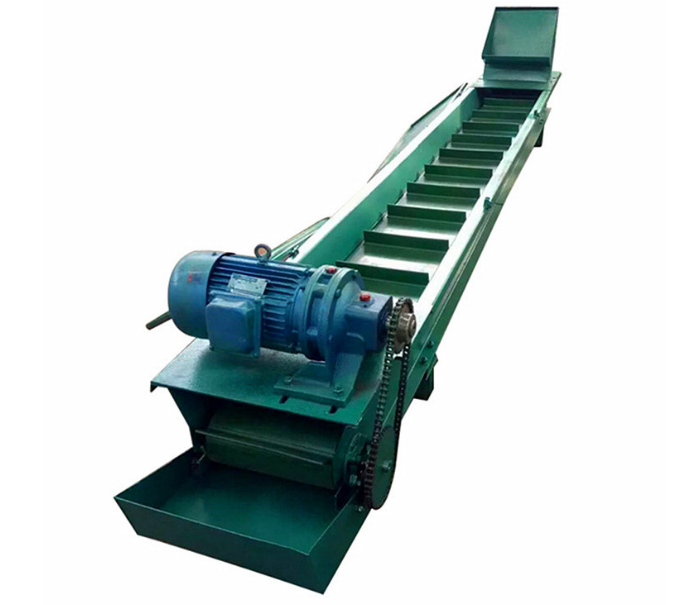

新疆FU型链式刮板输送机规格

2025-05-21 00:47:11

浏览次数：210

采用Q235B钢板焊接，分段法兰连接，内壁镶嵌高铬合金耐磨衬板（硬度≥HRC60），使用寿命≥3年。表面涂装环氧富锌底漆+聚氨酯面漆，耐盐雾试验≥1000小时，适应新疆盐碱地环境。

型号	输送能力(m³/h)	链条速度(m/s)	电机功率(kW)	适用物料粒度(mm)	很大倾角(°)	机壳耐压(MPa)
FU200	5-10	0.04-0.06	1.5-2.2	≤3	≤15	0.05
FU270	15-30	0.04-0.08	3-5.5	≤5	≤25	0.1
FU350	30-60	0.05-0.10	5.5-11	≤8	≤30	0.15
FU410	50-100	0.06-0.12	7.5-15	≤10	≤30	0.2
FU500	80-150	0.08-0.15	11-22	≤15	≤30	0.25
FU600	120-200	0.10-0.18	15-30	≤20	≤30	0.3
FU700	150-250	0.12-0.20	18.5-37	≤25	≤30	0.35
FU800	200-300	0.15-0.25	22-45	≤30	≤30	0.4
FU900	250-400	0.18-0.30	30-55	≤40	≤30

密闭机壳
- 采用Q235B钢板焊接，分段法兰连接，内壁镶嵌高铬合金耐磨衬板（硬度≥HRC60），使用寿命≥3年。
- 表面涂装环氧富锌底漆+聚氨酯面漆，耐盐雾试验≥1000小时，适应新疆盐碱地环境。
链条与刮板系统
- 链条：模锻链（FU200-FU500）或套筒滚子链（FU600-FU900），节距100-200mm，破断负荷≥3倍额定载荷。
- 刮板：T型或U型结构，材质45#钢调质处理，表面镀硬铬（厚度≥0.05mm），间距可调（粉料间距100-200mm，块料间距200-400mm）。
驱动与张紧装置
- 驱动：头部或尾部驱动，配置YE3系列电机（IP55防护等级）+硬齿面减速器（K系列），输出扭矩通过链轮传递至链条。
- 张紧：尾部液压自动张紧装置（压力范围5-15MPa），补偿链条热胀冷缩，维持松紧度（下垂量20-30mm）。
辅助结构
- 观察窗：顶部间隔设置钢化玻璃观察窗（耐冲击强度≥5J），便于实时监控物料流动。
- 检修门：快开式结构，配备联锁开关，确保维护时设备无法启动。
- 密封防尘：轴端密封采用双唇迷宫+骨架油封组合，防尘等级IP65。
