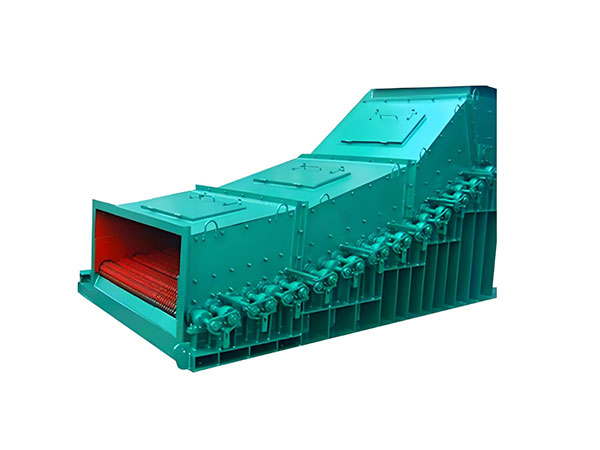

新疆高频斜式多级联动滚轴筛是一种筛分设备，适用于煤炭、矿石等大粒度、高硬度物料的分级处理。其安装需严格遵循流程以确保稳定性和性，以下是分步安装指南：

安装前准备

1. 基础施工
   • 根据设备尺寸和重量浇筑混凝土基础，预埋地脚螺栓或预留安装孔位。
   • 基础需满足承重、抗振要求，建议新疆地区增加防冻胀设计（如加深基础埋深）。
   • 基础表面平整度误差≤2mm/m，倾斜度与设备设计坡度一致（通常5°-15°）。
2. 开箱检查
   • 核对设备型号、零部件清单，检查滚轴、筛片、轴承、传动部件等是否完好。
   • 记录运输中可能造成的变形或损伤，及时联系厂家处理。
3. 工具与人员准备
   • 准备起重机（如汽车吊）、水平仪、经纬仪、扭矩扳手等工具。
   • 安装团队需包含机械、电气工程师及员，熟悉设备图纸和技术要求。

设备就位与组装

1. 主体吊装
   • 使用起重机将筛体分段吊装至基础上，按编号对齐各段接口。
   • 调整筛体倾斜角度，使用水平仪和经纬仪确保轴向水平度和纵向坡度符合设计值。
2. 滚轴安装
   • 逐根安装滚轴，确保轴间距均匀（误差≤1mm），筛片无变形或错位。
   • 调整轴承座位置，使滚轴旋转灵活且径向跳动≤0.5mm。
   • 多级联动滚轴需同步安装传动链条或齿轮，检查啮合间隙和张紧度。

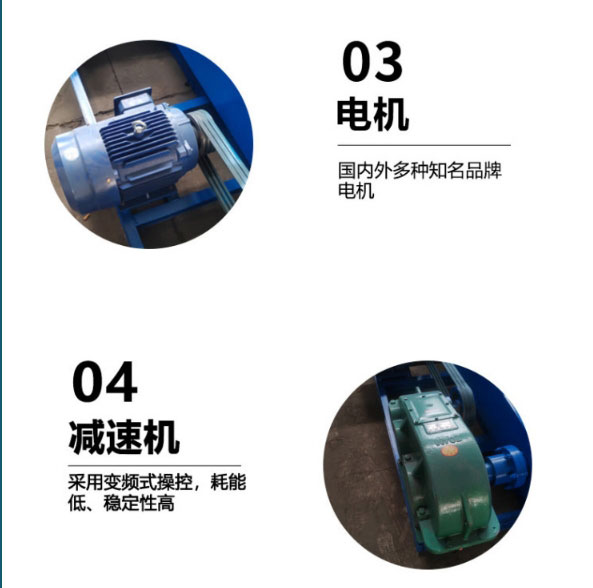

3. 驱动系统安装
   • 固定电机、减速机底座，调整联轴器对中精度（轴向偏差≤0.1mm，角向偏差≤0.5°）。
   • 连接传动皮带或链条，预留张紧调节余量，避免过紧或过松。
4. 辅助部件安装
   • 安装进料斗、出料溜槽、防尘罩等附件，密封接缝处防止漏料和粉尘外溢。
   • 新疆风沙大区域需加强密封胶条或增设防风挡板。

电气与控制系统连接

1. 电缆敷设
   • 按电气图纸布置动力电缆和控制线路，预留检修空间。
   • 电机、传感器等线路需穿金属管保护，接地电阻≤4Ω。
2. 控制系统调试
   • 连接PLC或变频器，设置滚轴转速、启停顺序等参数。
   • 测试过载保护、急停功能，模拟故障工况验证联锁。

空载与负载调试

1. 空载试运行
   • 手动盘车确认无卡阻后，点动电机检查转向。
   • 连续运行2小时，监测轴承温度（≤75℃）、振动值（≤4.5mm/s）和噪音（≤85dB）。
2. 负载试运行
   • 逐步加入物料至额定处理量，观察筛分效率、堵料情况和电流稳定性。
   • 调整喷淋系统（如有）或清堵装置，确保湿黏物料通过性。

验收与培训

1. 性能验收
   • 检测筛分粒度分布、处理量、能耗等指标是否符合合同要求。
   • 提交安装记录、测试报告和操作手册。
2. 操作培训
   • 对现场人员培训设备启停、参数调整、日常巡检和应急处理。
   • 强调新疆特殊环境下的维护重点（如防冻、防沙）。

注意事项

• 防护：安装区域设置警戒线，高空作业佩戴带，电气作业断电挂牌。
• 环境适应：新疆昼夜温差大，建议选用耐低温润滑脂，关键部件涂防锈漆。
• 定期校准：运行100小时后复核地脚螺栓紧固力矩，后续每月检查一次。
