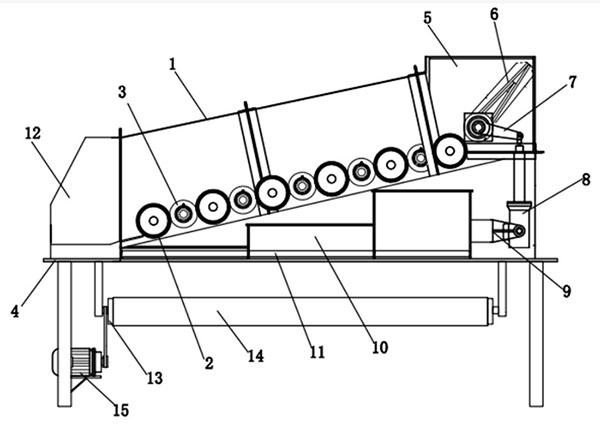

核心结构组成

1. 滚轴系统

• 滚轴排列：
  多根圆柱形滚轴平行排列，相邻滚轴之间呈交叉错位布局（非直线对齐），滚轴间距根据物料粒度可调（如30-200mm），通过交叉运动增强物料翻滚和筛分效率。
  • 细粒筛改进：针对细粒筛分（如新疆细煤），滚轴间距缩小至5-15mm，并采用表面刻槽或凸起设计以增强摩擦。
• 滚轴材质：
  采用高锰钢、耐磨合金钢或陶瓷复合涂层，适应新疆高磨损工况（如含矸石、石英砂的物料）。

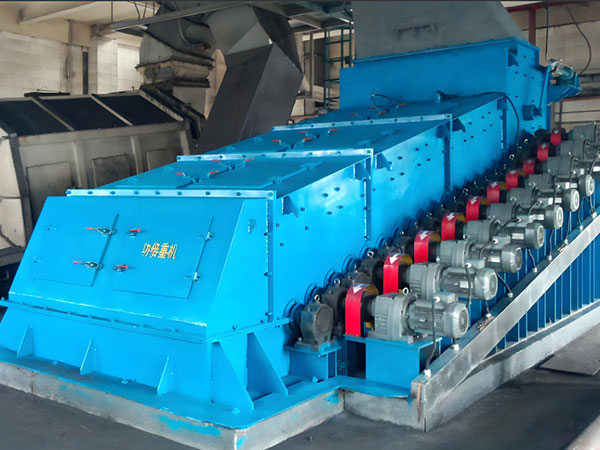

• 驱动方式：
  • 独立驱动：每根滚轴由单独的电机或液压马达驱动，避免链条传动的卡死风险（适合大块物料冲击）。
  • 链条/齿轮联动：部分型号采用分组驱动，通过链条或齿轮组同步多根滚轴转动，降低成本。




2. 筛板（筛片）

• 模块化设计：
  筛板由多块独立筛片拼接而成，材质多为耐磨钢板或聚氨酯，表面开孔形状为长条形或圆形，孔径与滚轴间距匹配。
  • 快拆结构：筛片通过螺栓或卡扣固定，便于快速更换（新疆矿区维护条件有限时优势明显）。

3. 支撑框架

• 重型钢结构：
  采用槽钢、工字钢焊接成刚性框架，底部设有减震弹簧或橡胶垫，降低运行震动对地基的影响。
  • 倾斜角度调节：框架可通过液压或机械装置调整倾角（通常为5°-15°），适应不同物料的流动性。

4. 密封与防尘结构

• 全封闭设计：
  侧板和顶部加装耐磨橡胶密封条或钢板罩，防止筛分过程中粉尘外溢（符合新疆环保要求）。
  • 沙尘隔离：轴承座采用迷宫式密封，防止沙尘进入滚轴驱动部件。

5. 辅助装置

• 刮板系统：
  滚轴表面安装可调节刮板，防止粘湿物料（如新疆高湿度煤炭）附着在滚轴上。
• 除杂装置：
  入口处设置除铁器或人工捡杂平台，避免铁器、木块等异物卡死滚轴。
• 喷淋系统（可选）：
  针对粘性物料，增设高压水喷头，清洗筛孔并减少堵料。




内部运动原理

1. 滚轴交叉运动：
   相邻滚轴按相反方向旋转（或同向但转速不同），通过交叉运动迫使物料在筛面上翻滚，减少卡料并提高透筛率。
2. 分层筛分：
   大块物料在滚轴推动下向前运动，细颗粒通过滚轴间隙落入下层收集槽，实现粒度分级。
3. 自适应调节：
   通过变频器控制滚轴转速，或手动调节倾角，适应不同湿度、粘度的物料（如新疆冬季冻煤筛分）。



结构设计亮点（新疆工况适配）

1. 耐磨强化：
   滚轴和筛片表面堆焊碳化钨或采用陶瓷贴片，延长寿命（新疆矿区矸石含量高，磨损严重）。
2. 防冻设计：
   轴承润滑选用低温油脂，电机加装加热罩，适应新疆冬季-20℃以下环境。
3. 抗冲击结构：
   滚轴驱动端采用重型轴承座，框架焊接加强筋，抵御大块矿石跌落冲击。
