核心工作原理

1. 动力传递
   • 驱动装置：由电机（功率7.5-200kW）通过减速机（速比15-50）驱动头部链轮旋转，输出扭矩范围为500-20,000N·m。
   • 牵引链条：采用高强度合金钢套筒滚子链（破断强度≥200kN），链速0.1-1.5m/s可调，形成闭合循环牵引系统。
2. 物料承载
   • 链板结构：钢板冲压或铸造链板（厚度6-20mm）通过链节连接，形成连续承载面，单板承载能力达0.5-5吨。
   • 运行轨迹：物料在水平、倾斜（≤30°）或垂直（需特殊设计）段稳定输送，通过头部卸料或中间犁式卸料器分流转运。
3. 张力调节
   • 自动张紧装置：采用液压或螺旋张紧器，保持链条张力在10-50kN范围内，防止跳链或脱轨。



新疆工况适应性设计

关键结构组件

1. 链条系统
   • 材质：40CrMnMo合金钢，表面渗碳处理（硬度HRC58-62）
   • 节距：常见100-400mm，新疆矿区多用200mm重型链
   • 润滑：自动油浴润滑（油温监控范围-30℃~80℃）

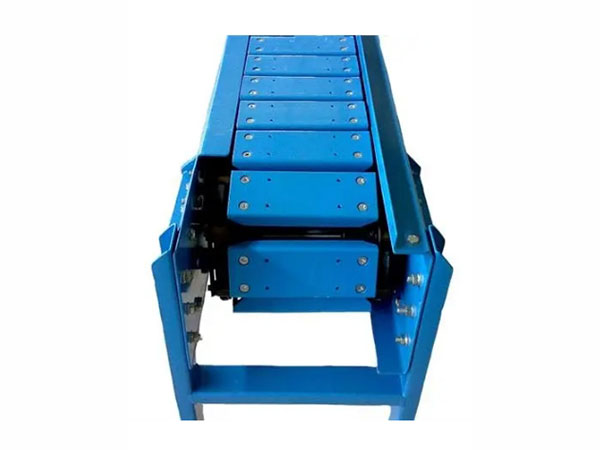

2. 链板类型

   类型	材质	适用场景	承载能力
   平板型	Q345B钢板	煤炭、砂石水平输送	0.5-2t/m
   波浪型	耐磨NM400钢板	高温熟料倾斜输送（≤25°）	1-3t/m
   斗式	ZG310-570铸钢	垂直提升（如选矿厂）	3-5t/m

1. 驱动单元
   • 电机：YVF2系列变频电机（防护等级IP65）
   • 减速机：硬齿面齿轮箱（效率≥94%）
   • 逆止器：非接触式磁力逆止（制动力矩≥1.5倍额定扭矩）
