新疆柔性板链输送机结构图

2025-04-02 01:49:11

浏览次数：203

密封结构：槽体全封闭 + 链条铰接处橡胶迷宫密封，防沙尘侵入（适用于哈密、吐鲁番等多风沙区域）。除尘接口：顶部预留法兰，连接布袋除尘器（新疆环保强制要求）

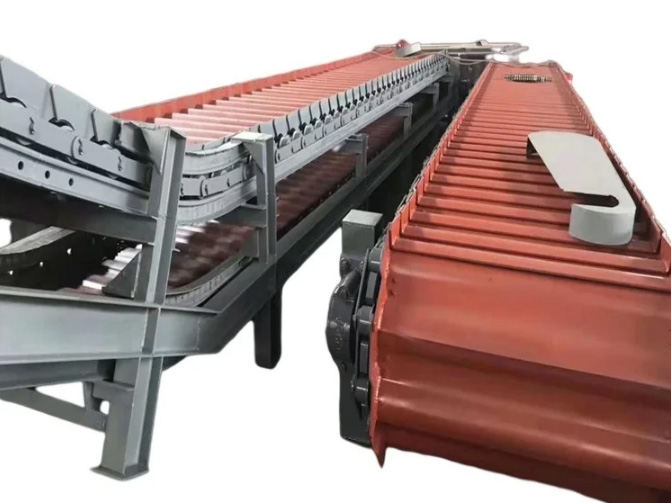

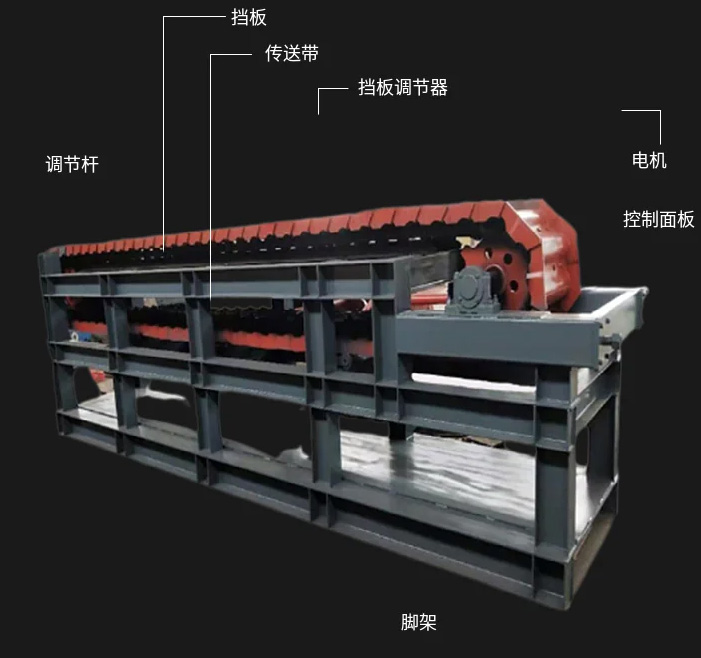

柔性板链输送机核心结构图示

[示意图说明]
1. **驱动单元**（头部）
 ─ 变频电机 + 减速机
 ─ 驱动链轮（带齿形适配柔性链节）

2. **柔性链板系统**
 ─ 模块化铰接链板（材质：锰钢/不锈钢）
 ─ 链条导向轨（耐磨合金钢）

3. **输送槽体**
 ─ V型或U型槽（内衬陶瓷/橡胶）
 ─ 全封闭防尘罩（顶部可开闭）

4. **转向与支撑系统**
 ─ 水平/垂直弯曲段导向轮组
 ─ 可调式支架（固定或移动底盘）

5. **张紧与控制系统**
 ─ 尾部液压张紧装置
 ─ PLC控制柜（集成传感器接口）

新疆本地化结构设计要点

防风沙优化
- 密封结构：槽体全封闭 + 链条铰接处橡胶迷宫密封，防沙尘侵入（适用于哈密、吐鲁番等多风沙区域）。
- 除尘接口：顶部预留法兰，连接布袋除尘器（新疆环保强制要求）。
耐高低温适配
- 低温组件：轴承采用-40℃低温润滑脂，链条材质满足-30℃冲击韧性。
- 高温防护：输送高温物料时，链板间预留膨胀间隙，槽体加隔热层。
耐磨与抗扭设计
- 链板强化：表面激光熔覆碳化钨涂层（针对新疆铁矿、石英砂等高磨蚀性物料）。
- 导向轨加固：弯曲段轨道加厚至20mm，防止变形。

柔性链节结构详图（局部）

[链节单元放大图]
- **链板**：冲压成型，带横向加强筋，厚度8-12mm。
- **铰接销轴**：40Cr合金钢，表面渗碳处理，配合自润滑轴承。
- **连接方式**：双向铰接，允许水平/垂直弯曲（很小弯曲半径3m）。
