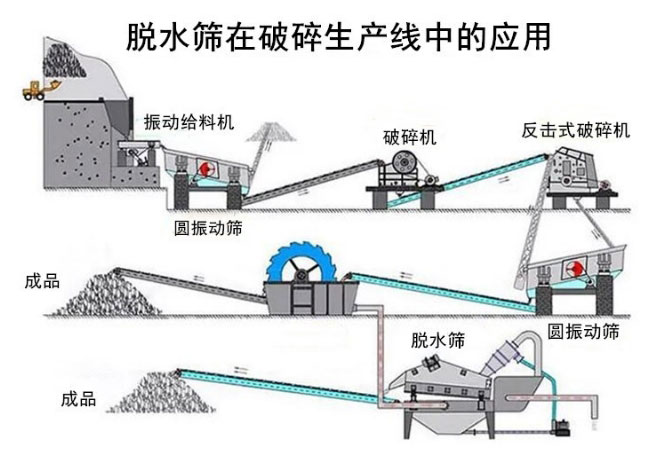

、核心原因诊断

1. 振动参数不匹配

• 振幅调节不当：
  • 双振幅（水平+垂直）未达优良组合（如水平振幅需3-5mm，垂直振幅1-3mm）；
  • 高频振动频率偏离设计范围（正常应保持2800-3200次/分钟）。
• 解决方案：
  • 重新校准振动电机偏心块角度，调整配重；
  • 使用振动分析仪实测振幅，确保双振幅协同作用。




2. 物料特性变化

• 黏性/细粉含量过高：
  • 尾矿中-200目颗粒占比＞40%，形成泥膜阻碍砂粒移动；
  • 物料含水率＞30%，黏附筛网导致流动阻力增大。
• 解决方案：
  • 添加干粉（如石灰）降低黏性，或预脱水至含水率＜25%；
  • 筛面增设弹跳球或超声波清网装置（哈密某铜矿案例中效率提升35%）。

3. 筛面结构缺陷

• 筛网选型错误：
  • 筛孔过密（如＜0.5mm）或筛板倾角不足（建议15°-25°）；
  • 筛网材质（如普通锰钢）与物料摩擦系数不匹配。
• 解决方案：
  • 更换为聚氨酯阶梯型筛板（减少接触面积，增强自清洁）；
  • 调整筛箱支撑弹簧刚度，优化倾角。



4. 设备性能衰减

• 振动电机功率下降：
  • 哈密风沙导致电机散热不良，线圈老化（实测功率衰减＞15%）；
  • 轴承磨损造成能量损耗（振动传递效率降低20%-30%）。
• 解决方案：
  • 采用IP68防护等级电机（如哈密特变电工定制款）；
  • 每季度拆检轴承，使用耐高温润滑脂（如昆仑牌HP-R）。

哈密地域性影响因素

1. 风沙侵入

• 沙尘进入激振器密封，加剧轴承磨损（振动效率下降10%-20%）；
• 改进措施：
  • 加装多层迷宫密封+正压风幕系统；
  • 每日停机后使用压缩空气清理筛箱内部积沙。



2. 昼夜温差大

• 夜间低温（-15℃）导致筛板收缩，筛孔变形（孔径缩小0.1-0.3mm）；
• 改进措施：
  • 采用低温型聚氨酯筛板（-40℃仍保持弹性）；
  • 配置电加热筛框（维持工作温度＞5℃）。
