跑浆现象定义

“跑浆”指磨机运行过程中矿浆从进料口、排料口或筒体缝隙异常泄漏，导致矿浆流失、污染环境并影响磨矿效率。新疆地区因矿石硬度高（如石灰石莫氏硬度4-5）、处理量大，跑浆问题更为突出。

核心原因分析

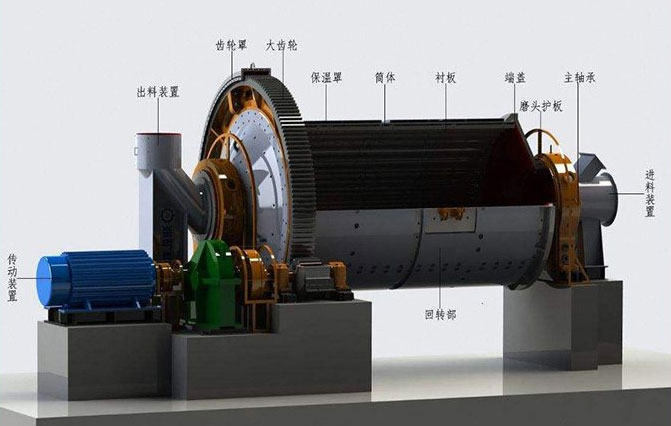

1. 衬板磨损与间隙
   • 高磨损率：新疆矿石含石英等硬质成分，钢棒冲击导致衬板（高锰钢/橡胶）磨损速率加快，间隙扩大至8-10mm（正常＜5mm）。
   • 漏浆路径：矿浆通过衬板与筒体间隙泄漏，尤其当磨机倾斜安装时（新疆部分选厂因地形限制采用5°倾角）。
2. 排料装置失效
   • 篦板堵塞：粗粒物料（如未破碎的砾石）卡阻排料篦板，导致矿浆液位升高溢出。
   • 篦缝设计不当：新疆某铜矿案例显示，篦缝＞12mm时粗粒排出量增加，但易漏浆；＜8mm则堵塞风险高。
3. 操作参数失衡
   • 进料量过载：新疆大型磨机（如φ4.2×6.5m）处理量超过设计能力（180t/h），导致矿浆滞留时间延长，液位上升。
   • 浓度控制不当：矿浆浓度＞45%时（新疆黏土含量高的矿石易黏附），流动性下降，排料阻力增大。

1. 钢棒级配紊乱
   • 临界转速超标：实际转速超过理论值（如18rpm＞16.5rpm临界转速），钢棒离心作用增强，矿浆被甩向筒体两端。
   • 级配失衡：新疆部分选厂为提升产能，过量添加短棒（＜4m），导致研磨面积不足，粗粒残留引发排料口堵塞。
2. 设备维护不足
   • 中空轴密封损坏：新疆冬季低温（-20℃）导致橡胶密封圈脆化，矿浆沿轴颈泄漏。
   • 筒体法兰松动：长期振动（新疆地震带影响）导致法兰螺栓松动，矿浆从接缝渗出。

针对性解决方案

1. 结构优化
   • 衬板升级：采用复合衬板（高铬铸铁+橡胶层），寿命提升40%。
   • 排料改造：安装液压升降篦板，自动排料间隙调整至8-10mm，匹配新疆矿石粒度（-0.074mm占65%）。
2. 操作参数调控
   • 动态给矿：通过矿浆浓度计（如射线仪）联动调整给料机频率，维持浓度38-42%。
   • 转速优化：采用变频电机，将转速降至15rpm（临界转速76%），减少离心力影响。

1. 钢棒管理
   • 级配模型：建立基于矿石硬度的钢棒级配公式：
     L = (0.8~1.0) × D（L为棒长，D为筒体内径）
     新疆案例：φ75mm钢棒占比60%，φ90mm占比40%，填充率38%。
2. 维护策略
   • 预防性检修：每2000小时检查中空轴密封，更换为氟橡胶材质（耐低温）。
   • 振动监测：安装加速度传感器，预警法兰松动（振动＞4.5mm/s需停机检查）。
3. 环境适配
   • 冬季运行：开机前预热润滑油至15℃，防止轴承冻凝导致停机溢浆。
   • 防尘措施：进料口加装水雾喷淋，减少粉尘对排料篦板堵塞的影响。
