棒磨机是乌鲁木齐地区矿山、建材等领域常用的细磨设备，其结构需适应高海拔、干燥多风沙环境及硬质物料处理需求。以下是其核心组成部分及技术特点：

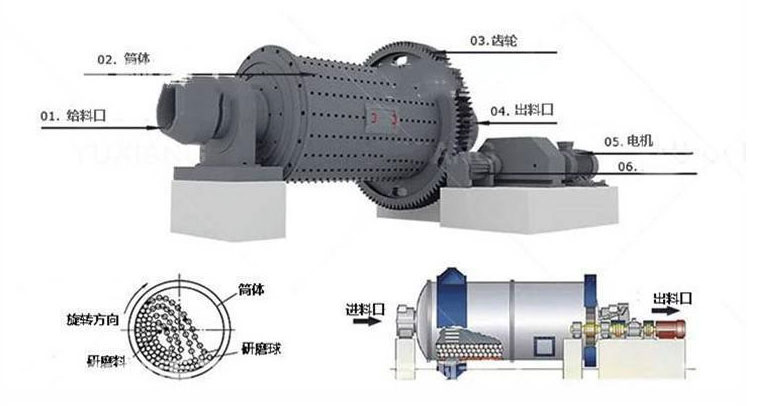

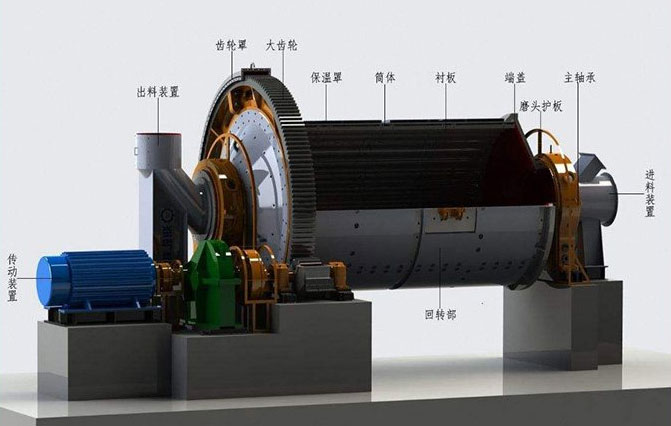

主体结构分解

1. 筒体部
   • 材质：采用Q345B低合金钢焊接，厚度16-30mm（适应乌鲁木齐昼夜温差导致的热应力）。
   • 衬板：高锰钢（ZGMn13）或橡胶衬板，可更换设计，应对石英、石灰石等硬岩。
   • 结构：两端焊接法兰盘，与传动装置连接。
2. 传动装置
   • 驱动方式：电机→减速机→小齿轮→大齿轮圈（开式齿轮传动，适应多尘环境）。
   • 功率配置：乌鲁木齐常用规格为900×1800mm筒体配45-75kW电机（电压380V/50Hz）。
3. 给料与排料系统
   • 螺旋给料机：倾斜安装于筒体前端，配耐磨叶片（处理含泥物料时加装预筛分装置）。
   • 排料方式：
     • 格子型：内置篦板，控制出料粒度（常用于金属矿磨矿）。
     • 溢流型：后端中空轴排料，适用于湿法研磨（乌鲁木齐干旱区多配循环水系统）。
4. 轴承支撑
   • 主轴承：采用双列调心滚子轴承（SKF或国产洛轴），配稀油润滑站（冬季换用-30℃润滑油）

   • 托轮装置：2组托轮支撑筒体，减少轴向窜动（乌鲁木齐多风沙环境需加装防尘罩）。




环境适应性设计

1. 密封系统
   • 迷宫式密封：在轴承座和传动轴处，防止沙尘侵入。
   • 气幕密封：关键部位通入低压空气，形成正压防尘层。
2. 冷却系统
   • 风冷+水冷：夏季高温时，润滑油站加装板式换热器，循环水降温。
3. 棒介质优化
   • 钢棒配比：φ60-φ80mm钢棒混合装填（总重约筒体容积的35%），适应乌鲁木齐地区高硬度石灰岩。


辅助系统

1. 润滑系统
   • 集中润滑：自动泵送润滑油至主轴承和齿轮，带油位监测和报警。
2. 监控装置
   • 振动传感器：实时监测筒体振动，预防钢棒断裂（乌鲁木齐多碎石厂案例显示，断裂率低于5%）。
3. 装置
   • 紧急制动：配盘式制动器，断电时快速停止筒体（防止过载或故障扩大）
