核心工作原理

1. 动力传递与运动生成

• 电机驱动：

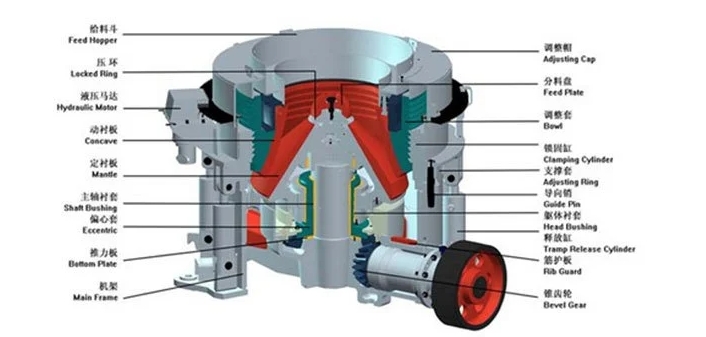

  电机通过联轴器带动水平轴旋转，水平轴末端的小锥齿轮与偏心套的大锥齿轮啮合，将动力传递至偏心套。

• 偏心套旋转：
  偏心套内壁加工有螺旋铜衬套，其旋转迫使主轴（动锥）做旋摆运动（公转+自转复合运动），形成动态破碎腔。

2. 破碎过程

• 进料与分层破碎：
  物料从顶部进料口落入破碎腔，动锥的旋摆运动使物料在破碎腔不同高度经历多级挤压、冲击、弯曲复合破碎。
  破碎腔分为平行区（很终粒度控制）和压缩区（初级破碎），通过调整动锥摆动轨迹实现渐进式破碎。

• 粒度控制：
  排料口尺寸通过液压缸升降动锥整体位置调节，调节精度可达±1mm，确保出料粒度均匀（如戈壁玄武岩出料可稳定在10-35mm）。



关键系统协同机制

1. 液压系统核心功能

2. 润滑与散热

• 稀油循环系统：
  油泵将润滑油输送至偏心套、球面轴承等关键摩擦副，形成动态油膜。
  针对哈密高温环境，配置板式油冷器（夏季油温控制≤60℃），冬季通过电加热器维持油温≥20℃。

• 智能温控：
  温度传感器实时监控各润滑点，温差＞5℃触发预警，确保戈壁昼夜温差（-20℃~45℃）下的稳定润滑。



环境适应性设计原理

1. 风沙防护机制

• 五级密封体系：

  1. 迷宫密封：不锈钢/聚氨酯复合结构（径向间隙≤0.15mm）

  2. 正压气封：0.03MPa洁净压缩空气持续吹扫（过滤精度0.3μm）

  3. 磁力密封：钕铁硼永磁环吸附金属微粒（拦截率≥95%）

  4. 油膜屏障：稀油外溢形成动态隔离层（流量≥20L/min）

  5. 防护罩体：可拆卸式304不锈钢罩（IP66防护等级）




2. 高硬度物料破碎优化

• 层压破碎原理：
  通过调整动锥摆动频率（280-400次/分钟）与行程（40-60mm），使物料在破碎腔内形成料层间相互挤压，提升破碎效率（较传统冲击破碎节能15-20%）。
  适用于哈密莫氏硬度7-8级的戈壁花岗岩、玄武岩。

• 耐磨组件设计：
  动锥/定锥衬板采用梯度复合材料（基体ZG30Cr2NiMo+表面堆焊碳化钨），寿命较普通高锰钢提升3倍，满足年处理量50万吨需求。
