哈密PE颚式破碎机结构详解

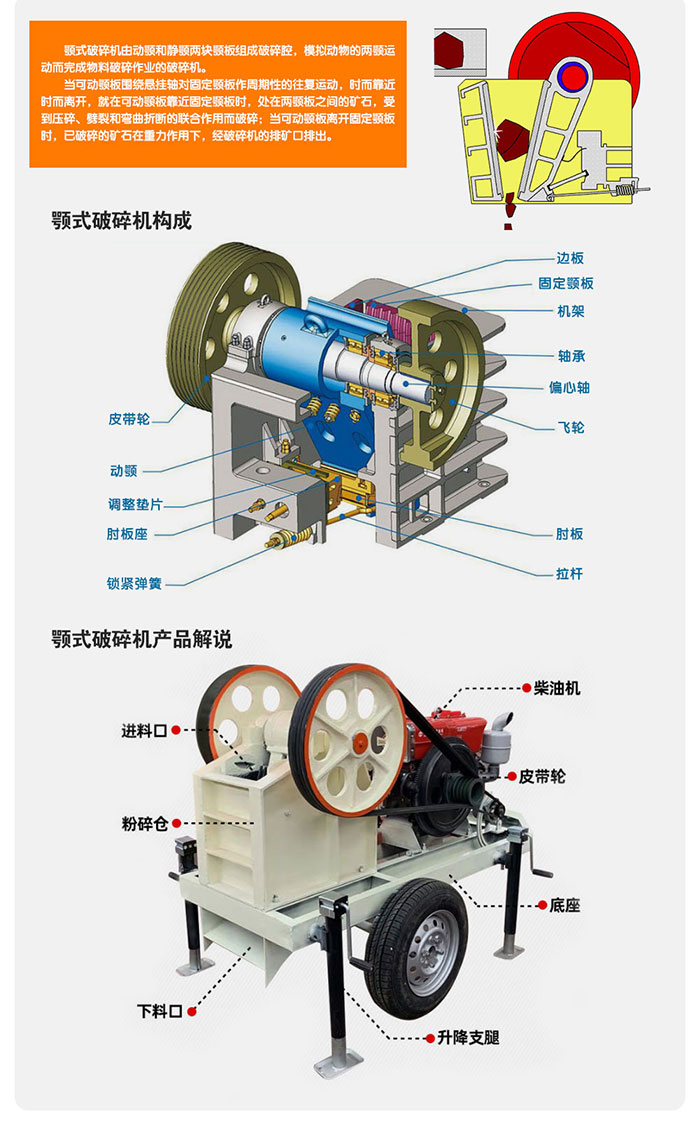

核心结构组成

1. 机架（主体框架）

• 材质：整体采用Q345B高强度钢板焊接，关键受力部位（如轴承座）加厚至40-50mm，抗冲击性强，适应哈密高硬度矿石破碎需求。
• 设计特点：
  • 模块化设计：分体式机架，便于运输与现场组装（适合哈密偏远矿区）。
  • 防尘密封：侧护板与机架结合处加装橡胶密封条，防止沙尘进入破碎腔。



2. 动颚与定颚（破碎核心）

• 颚板材质：
  • 基础款：高锰钢（ZGMn13），硬度HB180-220，可翻转使用，寿命800-1200小时。
  • 哈密优化款：表面堆焊碳化钨合金层（HRC≥60），寿命提升2-3倍，适用于高硅砂岩。
• 齿形设计：
  • 波浪形齿板：增加破碎接触面，提升对哈密花岗岩的剪切破碎效率。
  • 对称安装：颚板可上下调换，磨损均匀，延长更换周期。

3. 偏心轴与轴承

• 偏心轴：
  • 材质：42CrMo合金钢锻造，调质处理（硬度HRC28-32），抗疲劳性强。
  • 动平衡校准：减少高速旋转时的振动，适应哈密矿区频繁启停工况。
• 轴承：
  • 品牌：SKF/NSK重载轴承（型号22338），承载能力高。
  • 密封设计：四重迷宫密封+脂润滑通道，阻隔风沙侵入（乌鲁木齐风沙环境适配）。



4. 调整装置（排料口控制）

• 楔块调节系统：
  • 通过增减调整楔块数量，控制排料口宽度（范围40-150mm），精度±5mm。
  • 液压辅助（选配）：部分机型配备液压驱动楔块，远程调节更便捷。
• 过载保护：
  • 机械式：肘板设计为断裂点，超载时优先断裂，保护核心部件。
  • 液压式（机型）：液压缸瞬间泄压，复位后无需更换零件。

5. 传动系统

• V型皮带传动：
  • 多楔带（如SPB型）传递动力，张紧轮设计可快速调整皮带松紧。
  • 防滑处理：皮带槽表面硫化橡胶，防止哈密干燥气候下皮带打滑。
• 飞轮：
  • 铸铁飞轮：储存动能，均衡电机负载，降低能耗波动。
  • 惯性优化：针对哈密间歇性给料工况，飞轮质量经计算匹配，减少电机启停冲击。




6. 润滑系统

• 集中润滑：
  • 手动/自动润滑泵（可选）向轴承、肘板座等关键点供油。
  • 低温适配：冬季使用美孚XHP 461低温润滑脂（-40℃适用）。
• 油路设计：
  • 铜质油管+快接接头，便于维护更换。
  • 油温监控（选配）：传感器实时反馈轴承温度，超温自动报警。
