乌鲁木齐转鼓浓缩机结构图

乌鲁木齐转鼓浓缩机结构图
2025-03-04 00:59:36
|
浏览次数：203

转鼓筒体：主体为圆柱形筒体，内衬耐磨材料（如不锈钢、聚氨酯），用于物料沉降与脱水。

结构图概述

转鼓浓缩机主要由以下核心部件组成：
  1. 转鼓组件
  2. 驱动系统
  3. 进料与出料装置
  4. 喷淋系统
  5. 机架与支撑结构


结构图及部件说明

1. 转鼓组件

  • 转鼓筒体：
    主体为圆柱形筒体，内衬耐磨材料（如不锈钢、聚氨酯），用于物料沉降与脱水。
  • 滤网：
    安装在转鼓内壁，筛缝可调（0.1~3mm），用于截留固体颗粒。
  • 螺旋推进器：
    位于转鼓内部，将沉降的固体颗粒推送至出渣口。

2. 驱动系统

  • 电机：
    提供动力，通常为变频电机，转速可调（3~20r/min）
  • 减速机：
    降低电机转速，增加扭矩，确保转鼓平稳运行。
  • 传动轴：
    连接电机与转鼓，传递动力。

3. 进料与出料装置

  • 进料管：
    将待处理物料均匀送入转鼓内。
  • 溢流槽：
    收集并排出澄清液体（溢流水）。
  • 出渣口：
    排出浓缩后的固体物料（底流）。

4. 喷淋系统

  • 喷淋管：
    布置在转鼓上方，喷洒高压水流（水压：0.2~0.5MPa），冲洗筛网防止堵塞。
  • 水泵：
    提供喷淋水压，可选配自动控制系统。

5. 机架与支撑结构

  • 机架：
    支撑转鼓及驱动系统，确保设备稳定运行。
  • 支撑轮：
    转鼓外圈设有支撑轮，减少运行阻力。

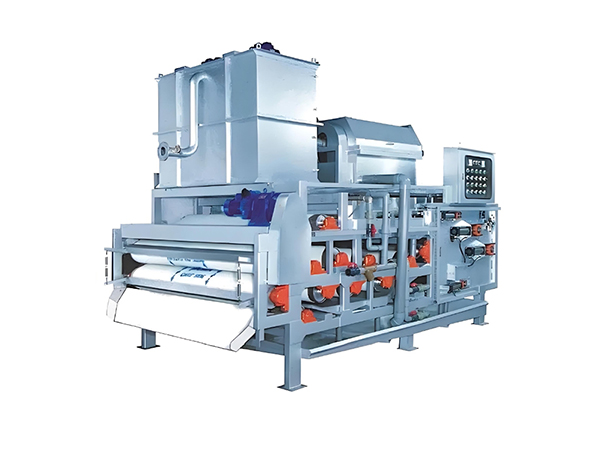

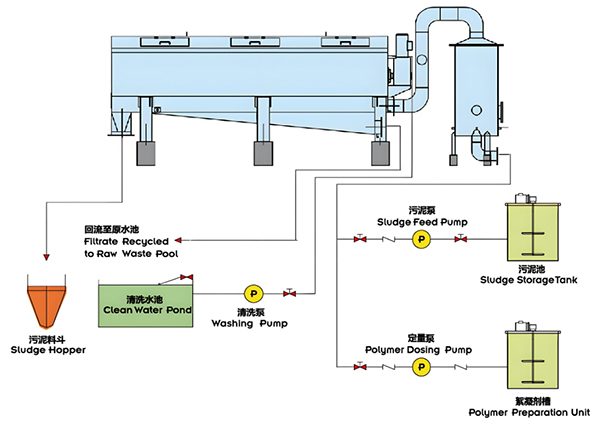

结构图示例

以下是转鼓浓缩机的简化结构图：
复制
+-------------------------------+
|  |
| 喷淋管 |
| ▲  |
| │  |
| +-------+-------+ |
| │ 转鼓筒体 │ |
| │ (内衬滤网) │ |
| +-------+-------+ |
| │  |
| ▼  |
| 螺旋推进器 |
|  |
| 进料管  |
| ▲  |
| │  |
| +----------------+ |
|  │ |
| 溢流槽 │ |
|  ▼ |
| 出渣口  |
|  |
+-------------------------------+
