核心结构与功能

1. 核心结构

• 筛箱：由高强度钢板焊接而成，内衬耐磨橡胶或聚氨酯筛板，筛面尺寸通常为2m×6m（直线筛）或直径2m（圆振动筛）
• 振动源：

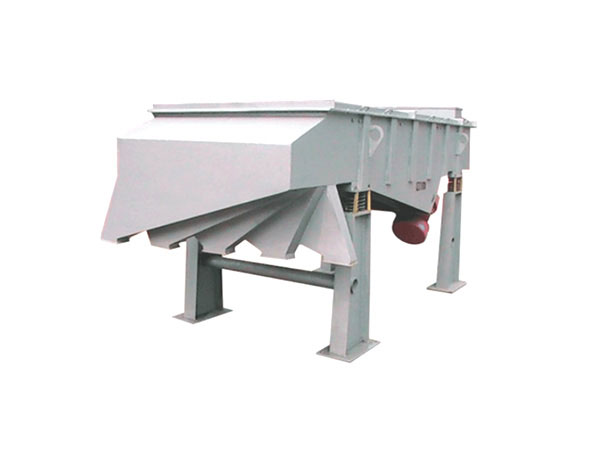

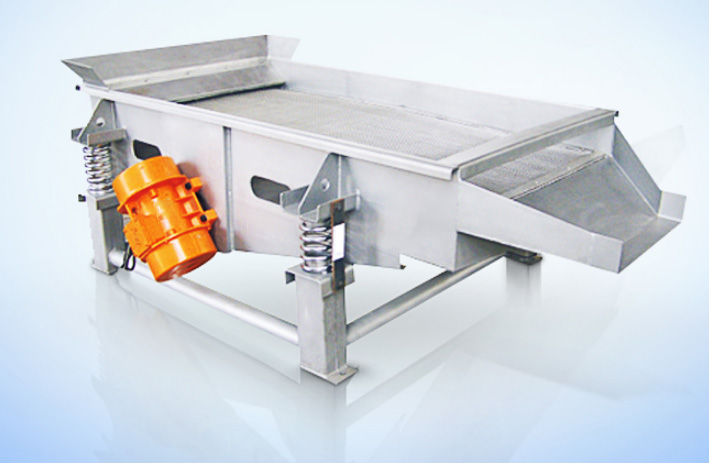

  • 直线筛：两台卧式振动电机对称安装，产生直线激振力。
  • 圆振动筛：单台立式振动电机或激振器驱动，产生圆形/椭圆形振动轨迹
• 筛网：可选钢丝编织网、橡胶筛板、聚氨酯筛板，支持1-4层配置。
• 减震系统：钢制螺旋弹簧或橡胶弹簧，降低设备对基础的冲击。

2. 功能模块

• 进料口：物料均匀进入筛箱，避免堆积。
• 筛分层：多层筛网实现不同粒度物料的分级。

• 出料口：分级后的物料分别从不同出口排出。



工作原理

1. 直线振动筛工作原理

• 激振力产生：两台振动电机同步反向旋转，产生直线方向的激振力。
• 物料运动：物料在激振力作用下沿筛面跳跃前进，小颗粒透筛下落，大颗粒沿筛面排出。
• 分级过程：多层筛网实现多级筛分，每层筛网对应不同粒度范围。

2. 圆振动筛工作原理

• 激振力产生：单台振动电机或激振器驱动，产生圆形或椭圆形振动轨迹。
• 物料运动：物料在振动作用下螺旋前进，小颗粒透筛下落，大颗粒沿筛面排出。
• 分级过程：多层筛网实现多级筛分，每层筛网对应不同粒度范围。




工作过程

1. 进料：物料通过进料口均匀进入筛箱。
2. 振动筛分：
   • 直线筛：物料在直线振动下跳跃前进，小颗粒透筛，大颗粒排出。
   • 圆筛：物料在圆形振动下螺旋运动，实现多层分级。
3. 分级出料：不同粒度的物料分别从各层筛网对应的出料口排出。
4. 排渣：未透筛的大颗粒物料从筛面末端排出。
