单缸液压圆锥破碎机的工作原理主要基于其的机械结构和液压系统。以下是对其工作原理的详细解释：

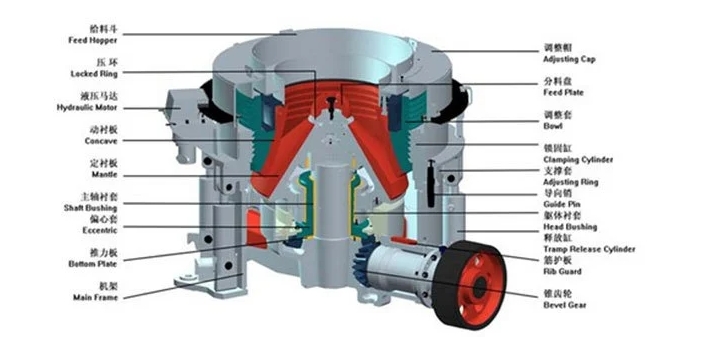

机械结构

1. 传动系统：
   • 电机通过电机轮、皮带和皮带轮驱动小锥齿轮旋转。
   • 小锥齿轮带动大锥齿轮旋转，进而使偏心套旋转。
   • 偏心套中的主轴驱动动锥体随着偏心套的旋转作旋摆运动。
2. 破碎腔：
   • 动锥体和定锥体（轧臼壁）之间形成破碎腔。
   • 当偏心套旋转时，动锥体在破碎腔内来回摆动并缓慢旋转。

破碎过程

1. 物料破碎：
   • 当物料加入到破碎腔后，受到动锥体的挤压和摩擦作用而破碎。
   • 动锥体的摆动和旋转运动使物料在破碎腔内受到多方向的挤压和剪切力，从而实现破碎。
2. 排矿口调整：
   • 通过调整处于动锥底部的液压缸，可以使动锥上下运动，从而方便地调整排矿口大小和产品粒度大小。
   • 当需要改变出料粒度时，通过液压油泵对主轴油缸注油或排油，使主轴上移或下移，从而改变动锥和定锥之间的距离。

液压保护系统

1. 过铁保护：
   • 当破碎机内落入金属块等不可破碎物体时，动锥会受到阻力而无法继续摆动。
   • 此时，液压系统发挥作用，使动锥由底部液压活塞托起，增加排矿口大小，使异物从破碎腔排出。
   • 这一过程有助于保护破碎机免受损坏，并防止堵塞现象的发生。

1. 复位机制：
   • 在异物排出后，液压系统会使动锥复位到原来的位置，机器恢复正常工作。
   • 这一复位过程是通过液压油泵对主轴油缸进行注油或排油来实现的。

润滑系统

• 润滑系统对于单缸液压圆锥破碎机的正常运行至关重要。
• 润滑油通过主轴下端和传动轴端进入机器内部，润滑球面轴承、球形瓦、机架衬套、主轴衬套以及大小锥齿轮等关键部件。
• 润滑系统的良好运行有助于减少摩擦和磨损，延长机器的使用寿命。
