圆振动筛的原理结构图可以较为直观地展示其工作原理和组成部分。以下是对圆振动筛原理结构图的详细解读：

工作原理

圆振动筛的工作原理主要涉及振动器产生的振动效应，以及物料在筛网上的运动和筛分过程。具体来说：

1. 振动源：圆振动筛的振动源通常是振动电机或激振器。振动电机或激振器通过电机驱动，产生旋转运动。
2. 振动产生：当振动电机或激振器的偏心块旋转时，会产生离心力。这些离心力在振动器的轴向上转化为振动力，传递到筛网上。电动机经三角带使激振器偏心块产生高速旋转，激发筛箱产生振幅的圆运动。
3. 抛掷运动：筛箱在振动力的作用下，产生连续的圆运动。物料在倾斜的筛面上受到筛箱传给的冲量，从而产生连续的抛掷运动。这种抛掷运动使得物料在筛面上不断翻滚、弹跳。
4. 筛分过程：物料与筛面相遇的过程中，小于筛孔的颗粒会透过筛网，而大于筛孔的颗粒则留在筛网上方。随着筛分的进行，物料逐渐分离成不同的粒径等级。

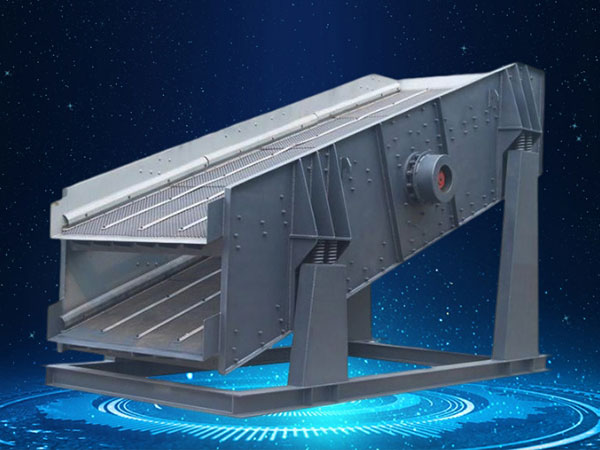

结构组成

圆振动筛通常由筛网、底座、振动器、悬挂装置、弹簧等部分组成，以下是对这些部分的详细解读：

1. 筛网：筛网是筛分过程的关键部件，其材质和孔径的选择直接影响筛分效果。筛网通常采用弹簧钢编织或冲孔设计，使用寿命长，不易堵孔。
2. 底座：底座用于支撑整个设备，确保其稳定性。底座的设计通常考虑到设备的重量、振动频率以及工作环境等因素。
3. 振动器：振动器是圆振动筛的核心部件，用于产生振动效应。振动器通常安装在筛机箱体的下部，通过轴与筛面联动。振动器采用筒体式偏心轴激振器及偏块调节振幅，使用维修方便。
4. 悬挂装置：悬挂装置用于连接筛箱和底座，同时起到减震和缓冲的作用。悬挂装置的设计通常考虑到设备的振动频率和振幅等因素。
5. 弹簧：弹簧用于支撑筛箱并减少振动对设备的影响。弹簧通常采用橡胶隔振弹簧，具有寿命长、噪声小、过共振区平稳等优点。

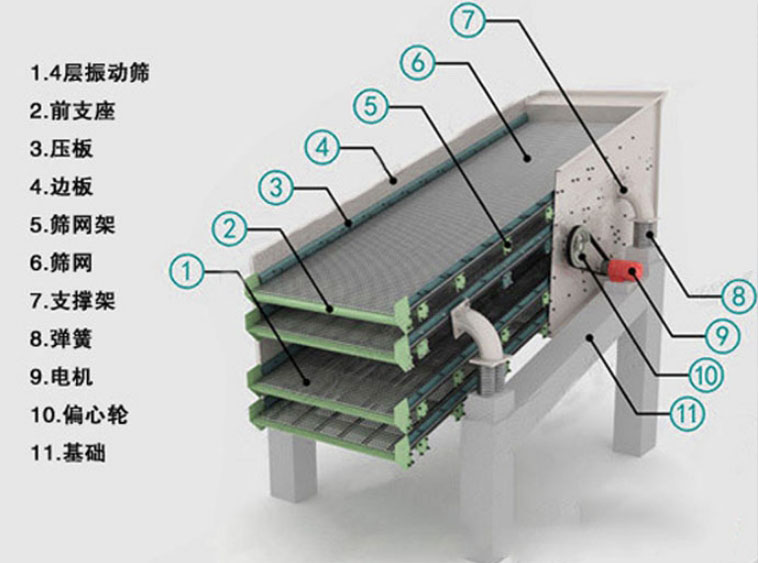

原理结构图示例

虽然无法直接提供原理结构图，但根据描述可以想象一个简化的示意图：图中应包含筛网、底座、振动器、悬挂装置和弹簧等关键部件。筛网呈倾斜状，物料从上方进入筛网，受到振动器产生的振动力作用，在筛面上进行连续的抛掷运动，从而实现筛分和分级。
