多层输送机是一种的物料输送设备，其结构图通常包括多个组成部分，以下是对多层输送机结构图的详细解析：

整体结构

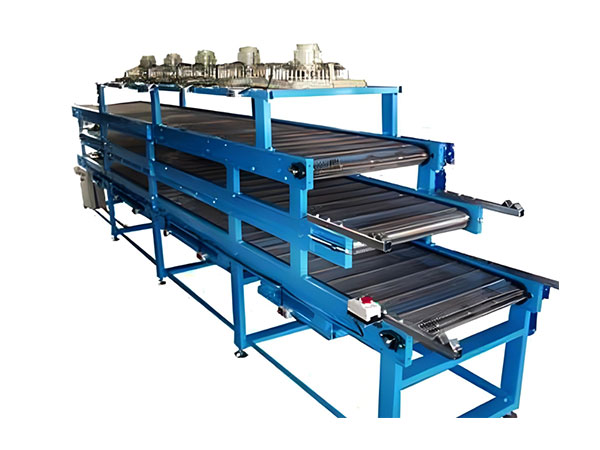

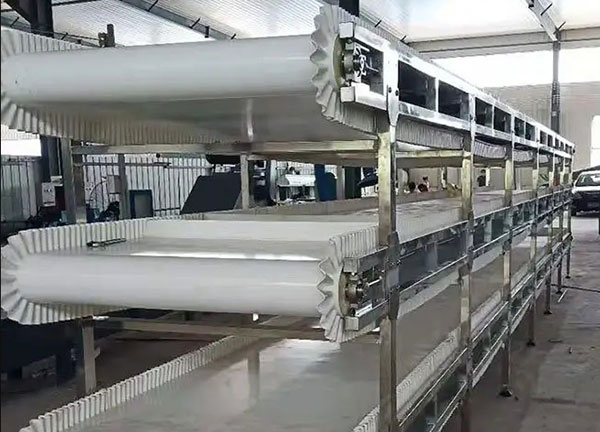

多层输送机通常由多层平台组成，每一层都配备有输送带或链板等输送组件，用于承载和输送物料。整体结构紧凑，占地面积小，能够实现垂直或倾斜方向的物料输送。

主要部件及功能

1. 输送带/链板：
   • 是多层输送机的核心组件，用于承载和输送物料。
   • 通常由多层橡胶、塑料或金属制成，具有耐磨、耐腐蚀等特点。
2. 驱动装置：
   • 包括电机、减速器和联轴器等组件，用于提供动力以驱动输送带/链板运转。
   • 电机通常采用交流电机或直流电机，具有、节能等特点。

1. 支撑结构：
   • 是多层输送机的框架，用于支撑和固定输送带/链板及其他关键部件。
   • 通常由钢制构件或铝型材组成，具有强度高、稳定性好等特点。
2. 载荷支撑部件：
   • 包括滚筒、滚轮或滑道等，用于支撑和引导物料在输送带上移动。
   • 这些部件能够减少物料与输送带之间的摩擦，提高输送效率。
3. 引导装置：
   • 用于保持物料在输送过程中的稳定性和方向控制。
   • 通常采用侧向挡板或导轨等形式，能够确保物料在输送过程中不偏离预定轨迹。
4. 防护设备：
   • 为确保工作，多层输送机通常配备防护设备，如开关、紧急停机装置和警示标识等。
   • 这些设备能够在紧急情况下停止输送机运行或提供警示，确保操作人员和设备的。

结构图示例

以下是一个简化的多层输送机结构图示例（由于文本限制，无法直接展示图形，但可以通过文字描述进行理解）：

• 俯视图：显示多层输送机的整体布局，包括各层输送带/链板的位置、驱动装置的位置以及支撑结构的形状等。
• 侧视图：展示多层输送机的垂直结构，包括各层之间的距离、输送带/链板的倾斜角度以及引导装置和防护设备的安装位置等。
• 细节图：展示多层输送机的关键部件及其连接方式，如驱动装置与输送带/链板的连接、支撑结构与各部件的连接等。

注意事项

• 在查看多层输送机结构图时，应关注各部件之间的连接方式和配合关系，确保整体结构的稳定性和可靠性。
• 同时，还应注意防护设备的安装位置和数量，以确保操作人员的。
