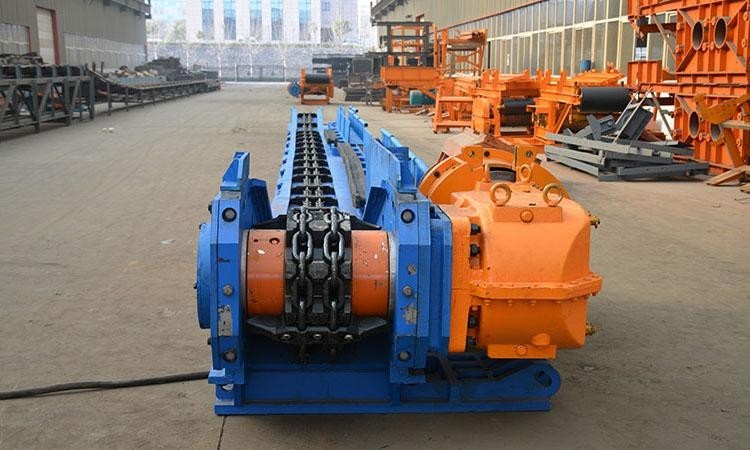

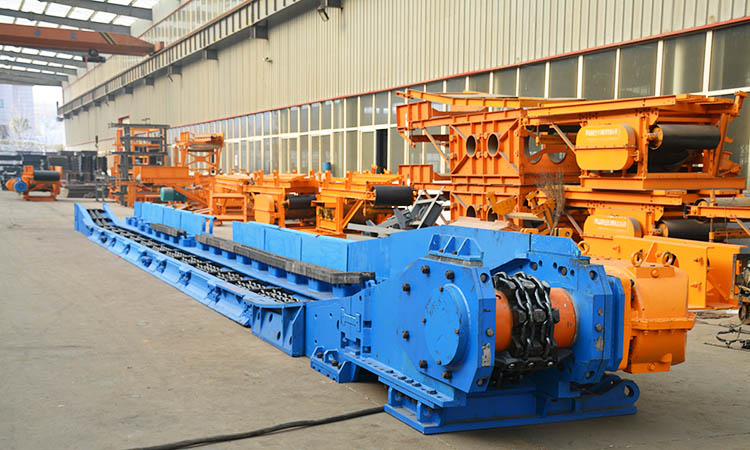

刮板输送机的结构组成通常包括以下几个主要部分：

主机部分

• 输送机架：构成刮板输送机的基本框架，支撑其他部件并确定输送机的走向和长度。
• 刮板：安装在链条上，用于推动物料在槽体内移动。刮板通常由耐磨材料制成，以提高使用寿命。
• 链轮：安装在机头和机尾，用于驱动刮板链条的运动。链轮通常由高强度合金钢制成，以确保长期稳定运行。

传动装置

• 电机：提供刮板输送机运行所需的动力。电机的功率和转速根据输送机的设计参数和物料特性进行选择。
• 减速器：降低电机的转速，同时增加扭矩，以适应刮板输送机的运行需求。
• 联轴器：连接电机和减速器，传递扭矩并补偿轴之间的轴向、径向和角度偏差。

槽体部分

• 中部槽：刮板输送机的主要工作部分，用于承载物料。中部槽通常采用钢板焊接而成，具有的强度和刚度。槽体内壁光滑，以减少物料在输送过程中的阻力。
• 过渡槽：连接机头和中部槽或中部槽和机尾的部件，确保物料能够平稳过渡。

链条和连接件

• 刮板链条：由刮板、链条和连接件组成，是刮板输送机的关键部件。链条采用高强度合金钢制造，具有较高的抗拉强度和耐磨性。
• 连接件：用于连接刮板和链条，确保刮板能够牢固地固定在链条上。

辅助部件

• 紧链装置：用于调整刮板链条的松紧度，确保链条在槽体内平稳运行。紧链装置通常由紧链器、紧链轮和紧链弹簧等组成。
• 护板：安装在机头和机尾等易磨损部位，用于保护输送机免受物料冲击和磨损。
• 清扫装置：用于清理槽体内的积料和杂物，保持槽体的清洁和畅通。
• 防尘装置：防止物料在输送过程中产生粉尘污染，改善工作环境。

其他部件

• 底座和支承装置：底座通常由钢板组成，用于支撑输送机的各个部件。支承装置则用于支撑槽体和链条，确保输送机的稳定运行。
• 推移装置和锚固装置：在某些情况下，刮板输送机可能需要配备推移装置和锚固装置，以便在需要时移动或固定输送机。
