滚轴筛的结构图展示了其主要组成部分和布局。以下是对滚轴筛结构图的描述：

主要组成部分

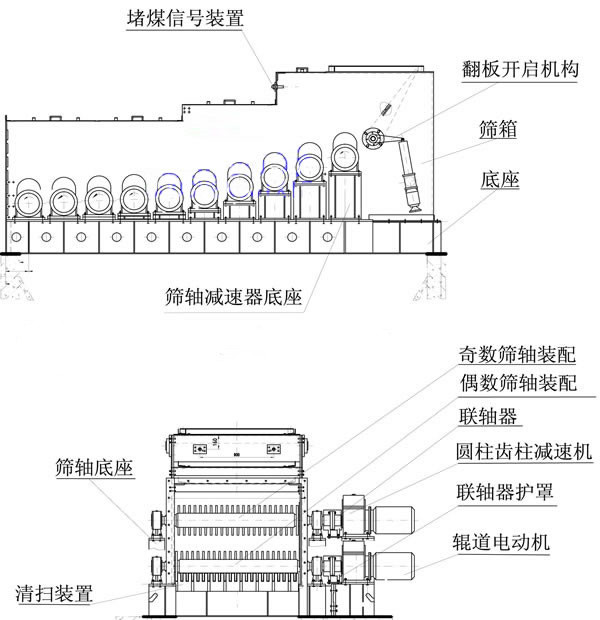

1. 筛机主体
   • 筛轴装配：筛轴是滚轴筛的核心部件，通常由多根平行排列的辊轴组成，其上交错地装有筛盘或筛片。筛轴通过传动装置带动旋转，推动物料在筛面上向前滚动。
   • 筛箱：筛箱是容纳筛轴和物料的箱体，通常由钢板焊接而成，结构坚固。筛箱内部设有支撑筛轴的轴承座支架，确保筛轴的稳定运转。
   • 底座：底座是滚轴筛的支撑结构，通常由钢板和型钢焊接而成，用于固定筛机和传动机构。
2. 传动机构
   • 电机：电机是滚轴筛的动力来源，通常安装在筛机的一侧或顶部，通过减速器驱动筛轴旋转。
   • 减速器：减速器用于降低电机的转速，使筛轴以适当的速度旋转。减速器通常与电机直接相连，通过联轴器将动力传递给筛轴。
   • 联轴器：联轴器用于连接电机、减速器和筛轴，确保动力的平稳传递。同时，联轴器还具有过载保护功能，当筛轴卡堵时，可以自动切断传动，保护电机和减速器不受损坏。

1. 其他部件
   • 旁路机构：旁路机构通常设置在筛机的入口端，用于控制物料的进入和排出。当系统中出现意外故障时，可以临时打开旁路机构进行卸料。
   • 清扫装置：清扫装置安装在筛轴下部，用于清除筛轴上粘附的物料，保持筛片清洁，提高筛分效率。
   • 堵煤报警器：堵煤报警器用于检测筛面上的物料堵塞情况，当物料堵塞严重时，会发出报警信号，提醒操作人员及时处理。

结构图布局

滚轴筛的结构图通常按照以下布局进行绘制：

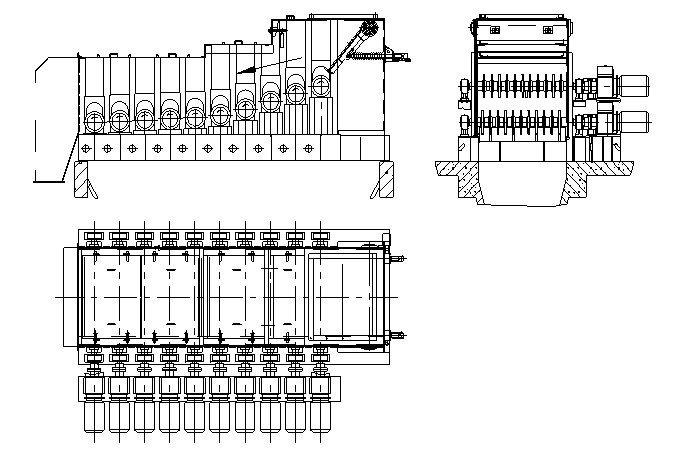

1. 俯视图：展示筛机主体的整体布局，包括筛轴、筛箱、底座等部件的位置和排列方式。
2. 侧视图：展示筛机主体的侧面结构，包括筛轴的高度、筛箱的深度等参数。
3. 传动机构示意图：展示电机、减速器、联轴器等部件的连接方式和传动路径。

注意事项

1. 在查看滚轴筛结构图时，务必参考制造商提供的技术文档和说明，以确保正确理解和操作设备。
2. 滚轴筛的结构图可能因制造商和用途的不同而有所差异，因此在实际应用中需要根据具体情况进行选择和调整。
