鳞板式输送机，也称为鳞板输送机，是一种重要的输送设备，广泛应用于建材、化工、粮食等多个行业。以下是关于鳞板式输送机设计的详细分析：

设计概述

鳞板输送机是由一系列支承在滚子链上相互搭接的金属鳞板形成以个连续移动的工作面来载运散装固体物料的输送设备。其设计需考虑物料性质、输送环境、输送量、输送速度、功率消耗以及设备成本等多个因素。

主要结构

鳞板式输送机的主要结构包括头部总成、驱动总成、运输机、尾轮张紧滑块等部分。其中，头部总成包括头轮装置，用于驱动鳞板链的运动；驱动总成包括电机、减速器等部件，为输送机提供动力；运输机是承载物料的部件，其槽面安装有鳞板链；尾轮张紧滑块则用于调节鳞板链的张紧度。

工作原理

鳞板式输送机的工作原理主要基于摩擦力和重力。当驱动装置启动后，输送带（或鳞板链）开始运动，鳞板在输送带的带动下向前移动。物料从进料口进入输送槽后，被鳞板承载并随其一起向前运动。在输送过程中，物料与鳞板之间产生摩擦力，使得物料能够紧紧贴在输送带上，实现连续、稳定的输送。同时，由于鳞板之间存在的搭接间隙，物料在输送过程中会不断受到挤压和推动，从而进一步保证了物料在输送带上的稳定性。当物料到达出料口时，由于重力的作用，物料会自动从输送带上卸下，完成整个输送过程。

设计要点

1. 鳞板材料的选择：应根据物料性质和运输环境来决定。对于粘稠度大的物料，需要选用硬度较高的材料，避免物料被夹在鳞板缝隙中；对于有腐蚀性的物料，应选用耐腐蚀性能良好的材料；在高温环境下使用时，需要选用高温耐受性好的材料。
2. 鳞板宽度和长度的确定：应根据物料的类型、大小以及输送机的尺寸来考虑。为了防止鳞板承载过重，鳞板宽度应控制在适当的范围内；鳞板长度的确定则需考虑输送机的使用环境，尽量满足物料输送效率的要求。
3. 结构设计：应合理减少阻力和磨损。输送机的传动装置应选用、耐用的设备，防止由于电机、链轮等部件损坏造成停机维修。同时，应优化鳞板链与输送槽之间的配合关系，减少摩擦和磨损。
4. 倾斜度的调整：在输送机使用过程中，应根据物料的性质、输送距离等因素调整输送机的倾斜度，确保物料正常运输。倾斜度过大或过小都可能影响物料的稳定性和输送效率。

设计案例

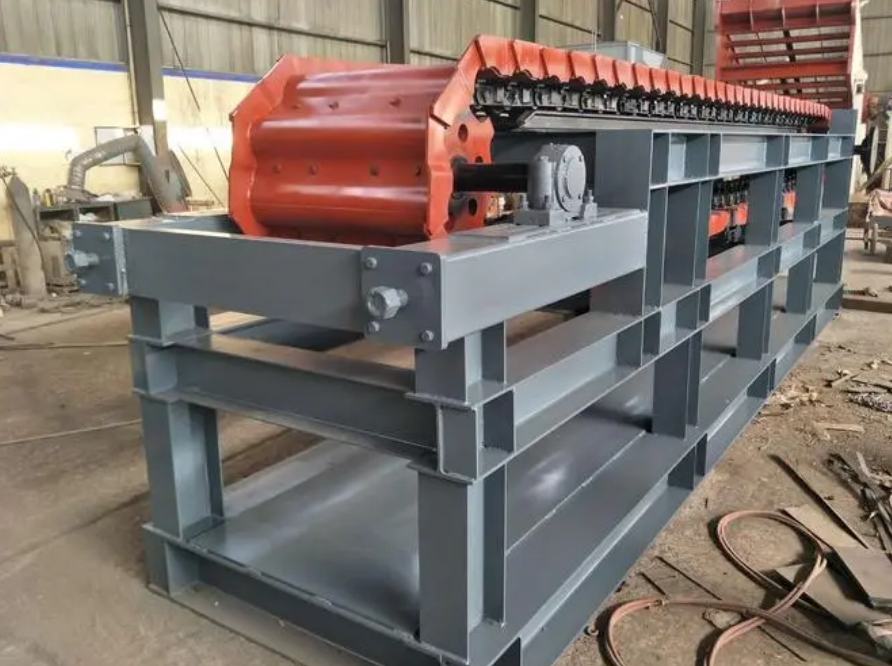

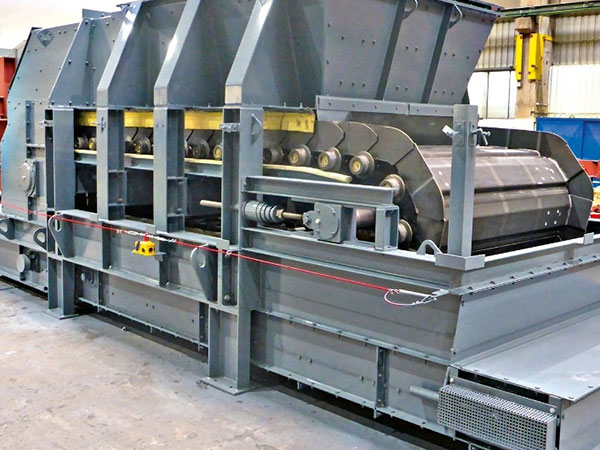

以某重型鳞板输送机为例，其设计参数如下：

• 输送量：每小时400吨至1000吨（可定制）
• 输送物料：500mm以上的大块物料（如石头）
• 槽板厚度：较厚（相对于轻型和中型鳞板输送机）
• 驱动装置：电机和减速器组合
• 结构特点：采用重型设计，具有足够的强度和刚度，能够承受大块物料的冲击和挤压。

维护与保养

为确保鳞板式输送机的正常运行和延长其使用寿命，需定期进行维护和保养。具体措施包括：

1. 定期检查输送机的各个部件是否正常运行，及时发现并处理潜在问题。
2. 对各润滑部位进行定期润滑，以减少磨损和摩擦。
3. 保持输送机的清洁，避免物料残留和积尘对设备造成损害。
4. 定期对输送机的鳞板、链轮等部件进行调整和紧固，确保其位置正确和稳定运行。
