周边传动耙式浓缩机中心支架的作用

2024-05-09 02:57:00

浏览次数：197

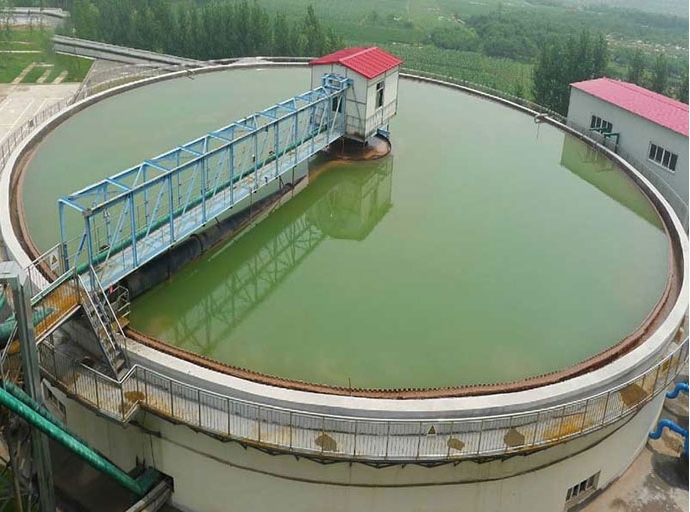

周边传动耙式浓缩机：主要由槽架、耙架、传动装置、中心支架、集电装置等组成，在浓缩池中心有一个钢筋混

周边传动耙式浓缩机：主要由槽架、耙架、传动装置、中心支架、集电装置等组成，在浓缩池中心有一个钢筋混凝土支村，耙架一端固定安装在中心支柱上的中心支架上，其另一端与传动装置连接，传动装置上的辊轮由电机经减速器、齿轮齿条传动装置驱动，使其在轨道上滚动、带动耙架回转。为了向电动机供电，在中心支柱上装有环形接点，而沿环滑动的集电接点则与耙架相连，将电流引入电机。

中心支架
原NG（NT)系列浓缩机中心支架部分是依靠固定支架上平面轴承（即上、下环，钢球和保持器）旋转。由于浓缩机工作环境和条件比较恶劣，长期在矿山循环水、煤泥水或泡沫中浸泡，腐蚀严重，浓缩机在使用过程中经常出现钢球损坏、掉道等现象。严重时出现辊轮打滑，致使整机不能正常工作。现已改进设计成两种结构：一是采用回转支承代替原平面轴承，将原上、下环支承改为标准件—回转支承。

回转支承能同时承受轴向力、径向力和倾覆力矩，且重量轻，结构紧凑。回转支承位置上抬至旋转支架上方，避免了浮选尾矿、浮选尾煤的泡沫的浸泡。且回转支承为全密封结构，能够地防止灰尘的进入，加入、更换润滑油简单、方便；二是将原上、下环支承改为沿周向均布的四个承载滚轮组和四个防偏滚轮。该结构具有承载能力强，运转平稳可靠，滚轮内部轴承密封性能好,维修更换方便，使用寿命长等优点。
