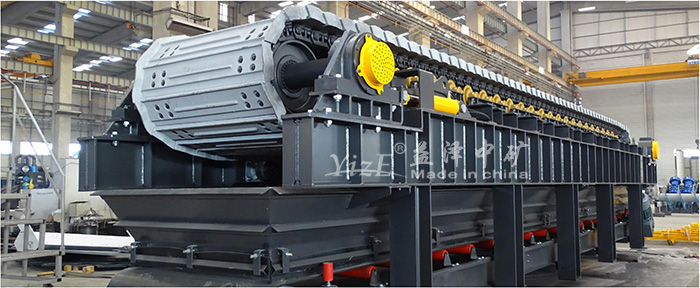

重型板式给料机工作原理和结构组成

2023-12-12 08:33:11

浏览次数：373

重型板式给料机工作原理机器运转由电动机的转动经过联轴器、减速机带动主轴装置旋转，并通过主轴上的链轮与链条啮合带动链条上

重型板式给料机工作原理

机器运转由电动机的转动经过联轴器、减速机带动主轴装置旋转，并通过主轴上的链轮与链条啮合带动链条上的链板作直线运动，达到将链板上的物料送给各种破碎、筛分或运输设备的目的。

驱动装置直交减速机中装有逆止器，防止机器停时发生倒转。通过变频装置调整给料机速度。

重型板式给料机结构及组成部件

该机器由驱动装置、主轴装置、拉紧装置、链板装置、机架、支重轮、拖链轮等部件组成。

1.驱动装置

驱动装置是由主电机、联轴器、直交行星减速机、驱动机架、扭矩杆等组成。主要功能是为给料机提供动力来源。

2.主轴装置

主轴装置主要由主轴、轴承、轴承座、定位套、链轮等部件组成。主要作用是将驱动装置产生的扭矩传递给链轮，然后由链轮带动链板。

3.拉紧装置

拉紧装置是一种螺旋丝杆拉紧机构，主要作用是将链板拉紧，使之具有的预紧张力。它是由拉紧轴、链轮、定位套、可滑动的轴承座、丝杆、紧固螺母等部件组成。

4.链板装置

链板装置是由链轨、槽板、及螺栓等部件组成。主要作用是运载物料。链板为单元弧搭接形式，采用低合金钢板焊接而成，强度高，耐磨损，不漏料。链轨为大批量生产的简易链轨。链轨与链板为螺栓连接，其特点是结构误差小，运动平稳，强度高，拉力大，无需润滑。

5.机架

机架是由钢板焊机而成的工字型结构，在上下板之间焊有若干筋板，两个工字型主梁由槽钢焊为一体，其结构坚固可靠。

6.支重轮

支重轮是由轴座、密封圈、滚轮、滚动轴承、压盖等部件组成。主要用于支撑来回链板和链轨，防止链板因过大的挠度而影响正常的工作。
