核心部件及功能

1. 中心驱动装置
   • 组成：电机、减速器、传动轴、轴承座等。
   • 功能：驱动装置位于浓缩池中心，通过空心传动轴将扭矩传递至耙架系统，驱动其缓慢旋转（通常转速0.3~3 r/min）。
2. 中心支撑结构
   • 中心盘/支柱：焊接或铸造的环形盘体（材质为碳钢或不锈钢），支撑耙架并传递扭矩。
   • 加强设计：大型设备可能设置多层环形梁或斜拉筋，防止变形。

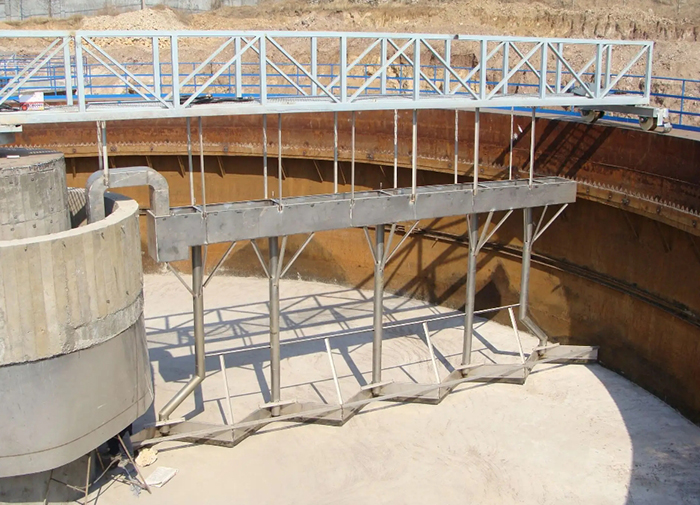

3. 耙架系统
   • 耙臂：径向布置的钢制长臂（4~12根），一端固定于中心盘，另一端安装刮泥板。
   • 刮泥板：采用高分子材料（如尼龙）或不锈钢，紧贴池底设计，将沉淀污泥推向中心排料口。
   • 调节机构：部分耙臂可液压或手动调节角度，优化刮泥效率。
4. 排料装置
   • 排料锥体：位于池底中心，污泥通过重力或静压排入下方管道。
   • 排泥方式：
     • 静压排泥：依赖污泥自重排入浓缩池外（适用于低浓度污泥）。
     • 泵抽排泥：通过泵直接抽取锥体内污泥（适用于高浓度或高粘度物料）。

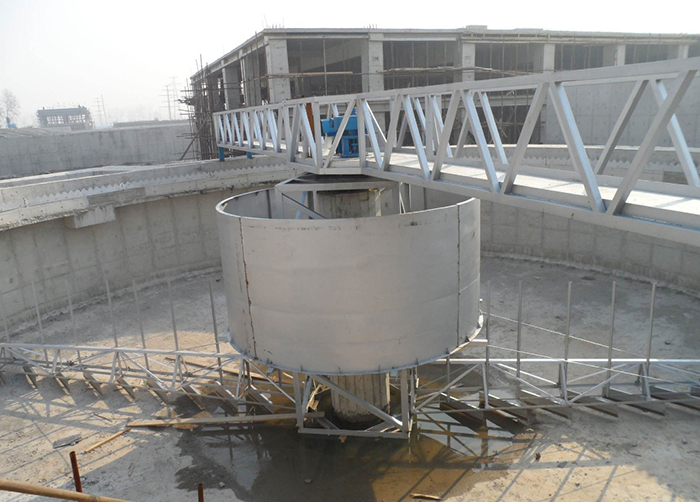

5. 导流筒与溢流堰
   • 导流筒：中心盘周围设置的圆柱形筒体，引导澄清液向上流动，减少短流。
   • 溢流堰：池周设置出水槽，控制溢流水位，确保出水水质。



设计特点与优势

1. 结构紧凑
   • 驱动装置集中，占地面积小，适合中小型浓缩池（池径≤30m）。
2. 维护便捷
   • 所有关键部件位于池外或中心区域，便于检修和润滑。
3. 排泥效率高
   • 耙架连续旋转形成均匀排泥层，避免污泥压实或板结。
4. 抗腐蚀设计
   • 与污泥接触部件采用涂层（如环氧树脂）或耐腐蚀材料（如316L不锈钢）。




局限性

1. 池径限制
   • 中心传动轴扭矩随池径增大而显著衰减，大型设备需加粗轴径，增加成本。
2. 排泥依赖静压
   • 对高粘度污泥（如厌氧消化污泥）可能需配套泵送装置。
3. 安装精度要求高
   • 中心盘需水平安装，防止耙架偏载或振动。
