耙式浓密机是一种利用重力沉降原理将固体颗粒从液体中分离出来的设备，广泛应用于矿业、污水处理等领域。以下是耙式浓密机的详细结构介绍：

主要组成部件

1. 浓缩池（浓密罐）

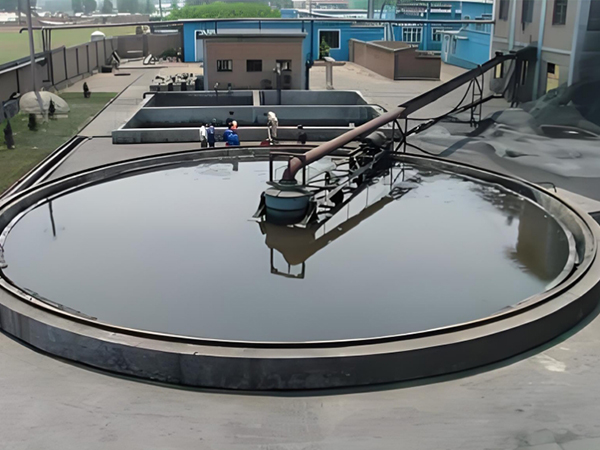

   • 结构：主要由钢板或钢筋混凝土建造的圆锥漏斗形底的圆形池子，在池底的中心位置上有一个圆锥形的排料口，在池子上部周边设有环形溢流槽。
   • 作用：提供固体颗粒沉降和液体澄清的空间。
2. 耙架

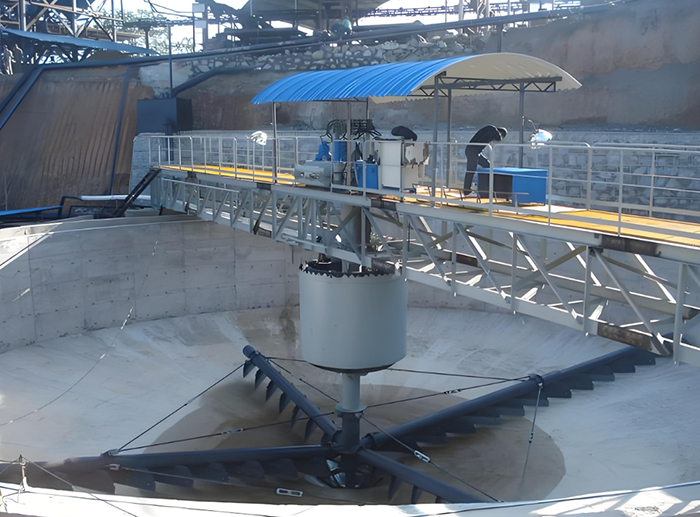

   • 结构：由一组金属桁架组成，在桁架下面有许多固定的刮板，与浓缩池半径成角度。两对耙臂互相垂直成十字形，回转轴固定在蜗轮上，蜗轮由电动机带动蜗杆驱动。
   • 作用：通过旋转刮板将沉积在底部的泥浆集中到排砂口处，连续式间断排出。

1. 传动机构
   • 结构：主要作用是减速和传递动力，把电动机的运动和动力传递给挂着耙子的桁架。
   • 作用：使桁架匀速地在池子内围绕中心旋转并把浓缩产品耙向池底中心的排料口。
2. 给料装置
   • 结构：由壳体、设置在壳体内表面的导流板组成。
   • 作用：为浓缩机提供需处理的物料。
3. 卸料装置
   • 结构：与给料装置相似。
   • 作用：将浓缩后矿泥从浓缩机中卸出。

详细结构说明

1. 槽体
   • 材质：可以是钢板、钢筋混凝土、木质或在泥土中用块石衬砌。
   • 结构特点：槽壁和槽底可用相同或不同的材质制作（或砌筑）。为了防止腐蚀，槽内壁可涂以油漆或衬以合成橡胶或塑料。
2. 耙臂与耙叶
   • 结构：耙臂连接在回转轴上，由蜗轮蜗杆减速机构和立轴带动沿槽底缓慢旋转。耙叶固定在耙臂上，用于刮集槽体底部的固体颗粒。
   • 作用：通过旋转将沉积在底部的固体颗粒推向排料口。
3. 传动装置

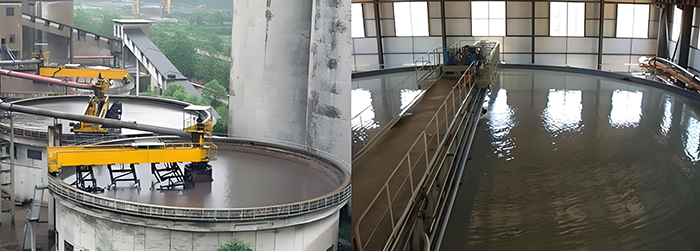

   • 类型：中心传动式和周边传动式。
     • 中心传动式：耙臂装在中心轴上，由置于管桥中心的蜗轮蜗杆减速机构驱动中心轴。
     • 周边传动式：通过驱动小车上的辊轮支承在环池轨道上，通过传动机构使辊轮沿轨道滚动并带动桁架和耙臂旋转。
   • 特点：中心传动式浓密机结构紧凑，占地面积小；周边传动式浓密机适用于大型设备，传动平稳可靠。

1. 保护装置
   • 类型：液压式、机械式和电控式。
     • 液压式：通过液压马达的线路中编入过载监控报警器来保护设备。
     • 机械式：通过蜗轮轴的端部推动减压器来发出报警信号。
     • 电控式：通过监测电动机的驱动电流强度或电压信号来发出报警信号。
   • 作用：防止设备因过载而损坏。

工作原理

待浓缩的物料从耙式浓密机的中心给入，在浓缩机内形成放射上升流。其中较大的颗粒沉降于浓缩机的下边，经过耙架缓慢的旋转刮剥，将沉积在下部的泥浆集中到排砂口处，连续式间断排出。细小颗粒及澄清的液体由溢流口流出。
