深锥浓密机的结构和原理

2023-12-19 07:11:47

浏览次数：291

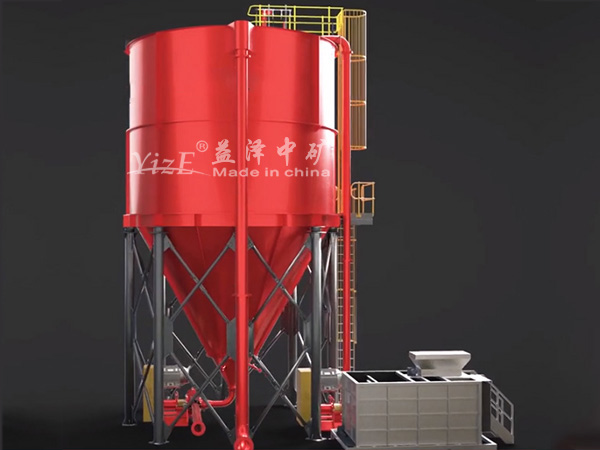

深锥浓缩机为上部圆筒形、下部圆锥形的机体。顾名思义，其锥体较深。深锥浓缩机的工作原理，在添加絮凝剂的条件下，浮选尾煤送入

深锥浓缩机为上部圆筒形、下部圆锥形的机体。顾名思义，其锥体较深。深锥浓缩机的工作原理，在添加絮凝剂的条件下，浮选尾煤送入下部带锥形分配口的入料筒。煤泥水中的大部分水在浓缩机圆筒部分的澄清区内流向周边溢出，小部分在絮团沉降区内形成小涡流。在机体的圆锥部分即压缩区内，沉淀物在重力作用下进行压缩，由底流口放出或用泵抽出。深锥浓缩机直径6～l0m，圆筒部分高6~7m，圆锥部分高7.8m。深锥浓缩机锥体较浓，沉淀物存锥体底部承受大的重力压缩作用，使底流的固体含量很高。根据尾煤特性和底流排料量的不同，底流固体含量存200～800g/l之间。如对絮凝后的沉淀物施加轻微搅拌，其压缩程度会更高，所以有的深锥浓缩机存锥体部分装有搅拌装置，以利于沉淀物继续脱水。
浓密机的结构

深锥浓密机主要由以下几个部分组成：

1. 槽体：浓密机的主体部分，通常由钢板焊接而成，形状为长方形或圆形。槽体内部装有滤布或滤网等过滤介质，用于拦截固体颗粒。
2. 传动装置：包括电动机、减速器和轴承座等部件，用于驱动浓密机运转。
3. 搅拌装置：由搅拌轴和搅拌桨组成，用于使浓密机内的物料充分搅拌和混合。
4. 卸料装置：由传动机构、支撑架和刮刀等组成，用于将浓密机内的物料及时排出。
5. 泵送装置：由泵和管道组成，用于将矿浆输送到浓密机内。
