滚轴筛结构图

滚轴筛结构图
2023-12-04 06:24:23
|
浏览次数：284

滚轴筛筛轴是按不同的工作角度布置的，所以当物料在工作角度较高的位置运行时速度较快；当物料在工作角度较低的位置运行时速度

滚轴筛筛轴是按不同的工作角度布置的，所以当物料在工作角度较高的位置运行时速度较快；当物料在工作角度较低的位置运行时速度较平缓。两种不同速度运行下的物料，在筛面某一位置相汇时开始做轴向运动，这样就使物料均匀地分布在筛面上，达到了提高筛分效率的目的。所有壳体均由钢板焊接而成，箱体内两侧固定有耐磨衬板，大大提高了设备的寿命。每根轴由独立的齿轮马达驱动。轴本身由2个自调心滚子轴承支撑 ,马达、锥齿轮减速器通过联轴器与滚轴相连 , 考虑到滚轴数量较多 , 运行工况恶劣 , 联轴器采用蛇簧联轴器 , 许用精度低 , 结构简单。为便于制造和维修 ,筛箱与机座、电机底座与机座、筛箱侧板组件和盖板之间靠螺栓连接。在筛机入料端设置了1 个利用电动推杆机构控制的旁路翻板装置 ,不仅可以用于系统中出现意外故障时临时卸料 ,而且当来煤粒度较小时也可直接从旁路通过。因此 ,煤流既可经筛面筛分 ,又可以经旁路通过。

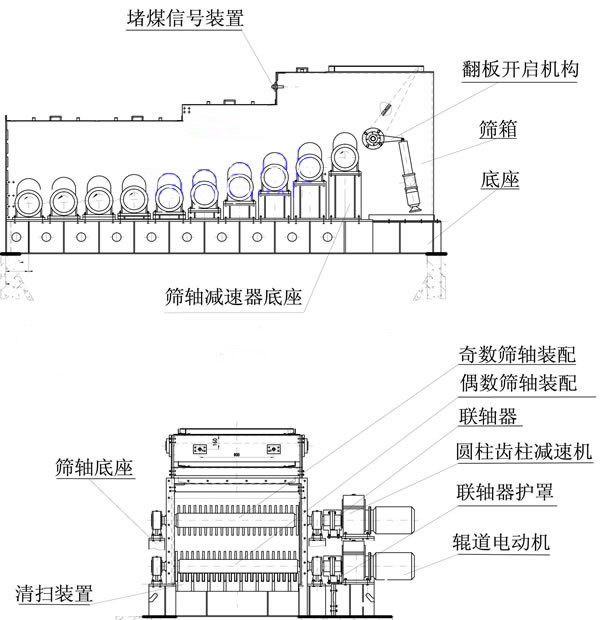

滚轴筛结构图

结构组成：滚轴筛主要由前筛箱、中筛箱、后筛箱、下筛箱、筛轴及煤挡板六部分组成。

1、机体部分：机体为焊接件，所有筛轴总成通过联结螺栓固定在机体，机体侧面装有衬板。
2、机盖部分：机盖为焊接件，机盖起密封作用，机盖上面设有检修门，前、后跟进煤斗和出口罩壳联结。
3、筛轴总成部分：筛轴总成由辊道电机（含减速机）、筛轴、筛片、平键、锁紧螺母、联轴器、轴承座及轴承座附件组成，辊道电机（含减速机）与筛轴通过联轴器直联。
4、进煤斗部分：带旁路的进煤斗为焊接件，内设挡板，挡板通过电动推杆执行器推动，限位翻转，进煤斗内装有衬板。
5、出口罩壳部分：出口罩壳为焊接件，出口罩壳起密封作用，出口罩壳上面设有检修门。
6、控制柜部分：适用于燃煤火力发电厂输煤系统和煤矿选煤系统，对煤炭粒度进行筛分。
