关于刮板卸料机（取料机）的图纸，由于具体的图纸文件通常涉及设计和版权问题，我无法直接提供完整的图纸文件。但我可以为您提供一些获取刮板卸料机图纸的途径和相关信息：

获取途径

1. 设计网站：
   • 访问如沐风网等的CAD设计网站，这些网站可能提供刮板卸料机的设计图纸，包括侧式刮板取料机、悬臂桥式刮板取料机和门式刮板取料机等不同类型的图纸。
   • 在网站上搜索相关关键词，如“刮板取料机图纸”、“刮板卸料机设计图”等，可能会找到符合您需求的图纸文件。
2. 设备制造商：
   • 直接联系刮板卸料机的制造商或供应商，他们通常能提供详细的设计图纸和技术资料。
   • 这些制造商可能拥有的设计团队和丰富的设计经验，能够根据您的具体需求提供定制化的图纸和解决方案。
3. 行业协会或标准组织：
   • 某些行业协会或标准组织可能会发布与刮板卸料机相关的设计规范和标准图纸。
   • 通过访问这些组织的官方网站或参加相关活动，您可以获取到这些标准和图纸的新的版本。

图纸内容概述

刮板卸料机（取料机）的图纸通常包含以下关键信息：

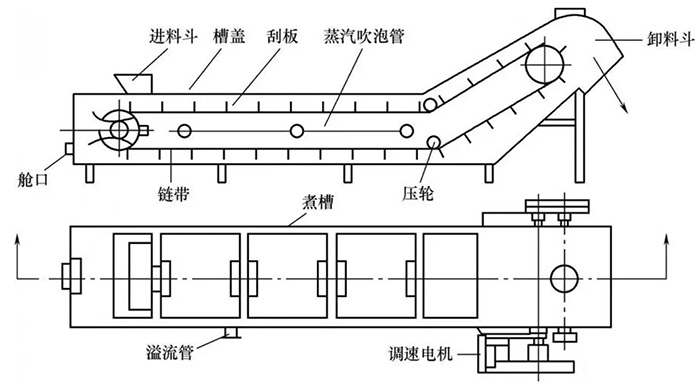

• 总体结构图：展示刮板卸料机的整体布局和各个部件的相对位置。
• 部件详图：提供刮板臂、刮板、驱动装置、行走机构等关键部件的详细设计信息。
• 技术参数：包括取料能力、刮板链速、总装机功率、车轮直径等关键参数。
• 技术要求：明确图纸中的尺寸公差、材料选择、制造工艺等要求。

注意事项

• 在获取和使用图纸时，请确保遵守相关的版权和知识产权法规。
• 如果需要定制化的图纸或解决方案，请与的设计团队或制造商进行沟通和协商。
