尾矿干排筛的工艺流程图是一个详细展示尾矿脱水、干排过程的技术图表，它通常包括喂料、过滤、脱水、排料等多个环节。由于直接提供工艺流程图可能涉及版权问题，我将根据参考文章中的信息，详细描述尾矿干排筛的工艺流程。

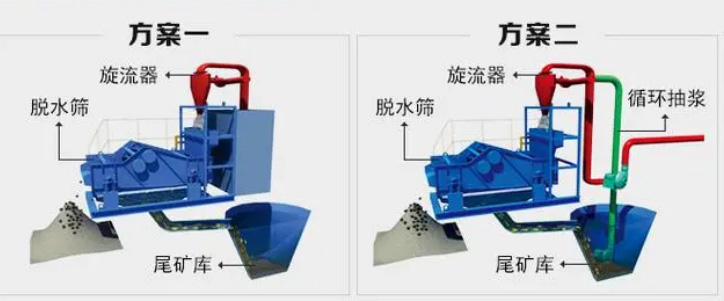

尾矿干排筛工艺流程概述

尾矿干排筛的工艺流程主要包括以下几个步骤：

1. 喂料：
   • 将含有水分的尾矿物料均匀、连续地喂入尾矿干排筛的进料口。
   • 喂料过程中需要控制物料的流量和均匀性，以确保后续处理过程的顺利进行。
2. 过滤与脱水：
   • 尾矿物料进入筛面后，在振动力的作用下形成薄层并快速流动。
   • 同时，利用筛网的筛分作用，将尾矿中的水分和固体颗粒分离。水分通过筛网排出，而固体颗粒则留在筛面上。
   • 在某些设备中，还会采用真空吸滤、压力压榨等辅助手段，进一步提高脱水效果。
3. 筛上物处理：
   • 经过脱水后的筛上物（即固体颗粒）达到的含水率要求后，通过排料口排出。
   • 排出的物料可以进行后续的堆存、运输或进一步处理。
4. 废水处理：
   • 脱水过程中产生的废水需要进行收集和处理，以符合环保要求。
   • 废水处理通常包括沉淀、过滤、回用等环节，以减少对环境的污染。

工艺流程图的特点

虽然无法直接提供工艺流程图，但可以根据上述描述总结其特点：

• 连续性：整个工艺流程连续自动完成，从喂料到排料无需人工干预，提高了生产效率。
• 性：采用的脱水技术和设备，能够快速地将尾矿中的水分分离出来，降低尾矿的含水率。
• 环保性：注重废水的处理和回用，减少了对环境的污染和资源的浪费。
• 灵活性：工艺流程可根据尾矿的性质和处理要求进行调整和优化，以满足不同矿山的需求。

注意事项

• 在实际应用中，需要根据矿山的实际情况和尾矿的性质选择合适的尾矿干排筛设备和工艺流程。
• 在操作过程中需要注意设备的性和稳定性，确保设备的正常运行和人员的。
• 同时还需要加强设备的维护和保养工作，以延长设备的使用寿命和提高设备的运行效率。
