圆振动筛的主要组成部分

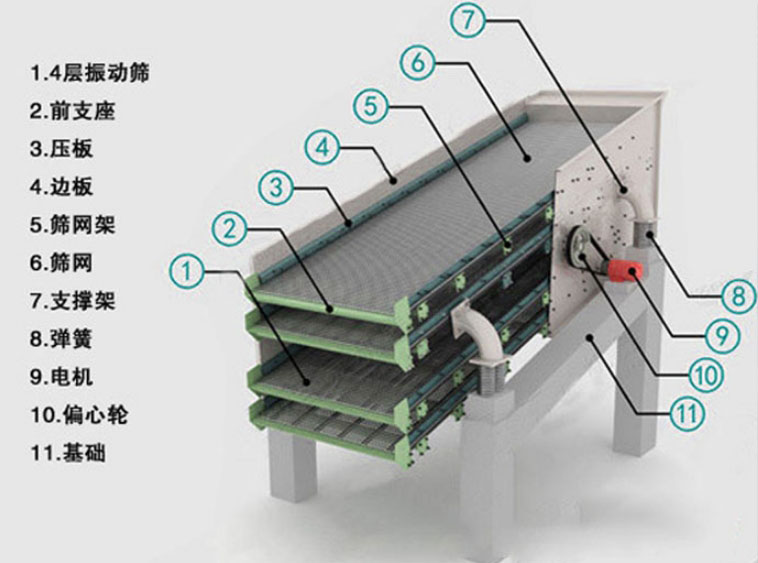

圆振动筛主要由以下几个部分组成：

1. 筛箱：筛箱是圆振动筛的主体部分，用于承载物料并进行筛分。筛箱通常由侧板和横梁等结构件组成，具有较高的刚性和强度。
2. 激振器：激振器是产生振动力的关键部件，通常由偏心块和主轴等组成。电动机通过三角皮带带动激振器主轴旋转，偏心块在旋转过程中产生离心力，从而激发筛箱产生振动。
3. 悬挂（或支承）装置：悬挂装置用于将筛箱悬挂在机架上，并允许筛箱在振动过程中进行自由振动。支承装置则用于支撑筛箱，确保筛箱的稳定性。
4. 电动机：电动机是圆振动筛的动力源，通过三角皮带等传动装置带动激振器旋转。
5. 筛网：筛网安装在筛箱内，用于对物料进行筛分。筛网的材质和孔径大小根据筛分物料的性质和要求进行选择。
6. <减振弹簧装置：减振弹簧装置用于减小振动筛在工作过程中产生的振动和噪音，并保护筛箱和筛网等部件免受损坏。
7. 清网装置（可选）：对于某些易堵塞的物料，圆振动筛可能会配备清网装置，如弹跳球、旋转刷或超声波清网装置，以确保筛网的畅通无阻。




工作原理

圆振动筛的工作原理基于振动筛的激振力，电动机通过三角皮带带动激振器主轴旋转，偏心块在旋转过程中产生离心力，使筛箱产生连续的圆运动。物料在筛面上受到筛箱传给的冲量而产生连续的抛掷运动，物料与筛面相遇的过程中，小于筛孔的颗粒透筛，从而实现分级筛分。

注意事项

1. 在使用圆振动筛前，应检查各部件的紧固螺栓是否松动，电机绝缘情况是否良好。
2. 筛面应保持平整、无破损、无松动现象，筛孔和筛缝不应过大或过小。
3. 筛机应在空载状态下启动，待运转平稳后再均匀给料。
4. 运行过程中应注意观察筛箱振动是否平稳，是否有异常声响和振动，以及振动电机的温度是否正常。
5. 定期清理筛网和清网装置，防止堵塞影响筛分效率。
