详细解析

1. 运动轨迹与工作原理

• 直线振动筛：

  • 运动轨迹：物料在筛面上做直线跳跃式运动。

  • 工作原理：依靠两台反向旋转的振动电机（一台反向，一台同向）作为激振源。当两台电机同步旋转时，它们产生的离心力在平行于电机轴线的方向相互抵消，在垂直于电机轴线的方向叠加合成，很终通过振动体（筛箱）产生单一的定向激振力，使筛机做直线运动。

• 圆振动筛：

  • 运动轨迹：物料在筛面上做圆形或椭圆形的抛射运动。

  • 工作原理：通常采用单轴激振器。一根主轴上的偏心块旋转时，产生离心力（激振力），在这个力的作用下，筛箱的各部分都以此离心力为半径做圆周运动。也有采用双轴齿轮强迫同步的结构（如传统YA系列）。



2. 性能与用途特点

• 直线振动筛：

  • 优点：由于运动轨迹是直线，物料在筛面上能均匀分布，筛分效率高，精度好。特别适合对筛分精度要求高、需要脱水（如洗煤后脱 water）、脱泥或脱介（介质回收）的场合。筛网利用率高，磨损相对均匀。

  • 缺点：同样尺寸下，处理极粗大物料的能力有时不如圆振筛。

• 圆振动筛：

  • 优点：激振力强，振动幅度大，对物料的抛射作用强，因此处理量非常大，特别适合对大块、中粗颗粒物料进行分级（例如将矿石分为不同粒径的等级）。结构简单，维护方便。

  • 缺点：筛分精度相对直线筛稍低，对潮湿细物料的筛分容易堵网。物料在筛面上的分布不如直线筛均匀。



3. 外观与结构

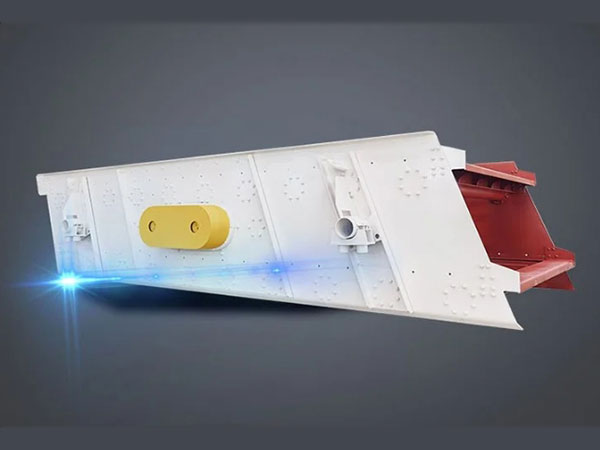

• 直线振动筛：振动电机通常安装在筛箱的两侧板上，筛箱形状多为长方形，看起来比较“瘦长”。

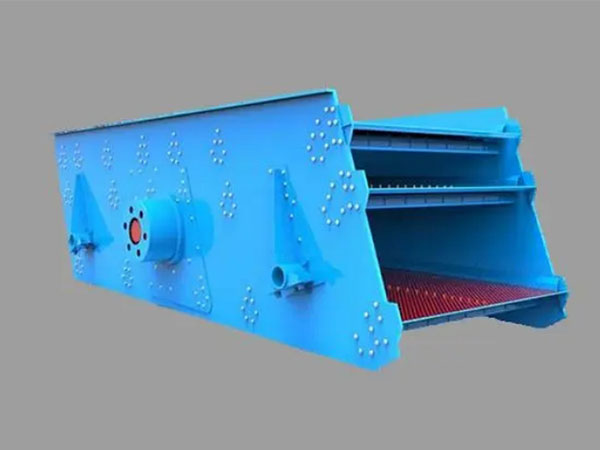

• 圆振动筛：激振器（振动源）通常位于筛箱的重心位置，筛箱形状看起来更“敦实”一些。老式圆振筛的激振器有皮带轮和齿轮箱，现代很多也已采用振动电机作为激振源。
